(Miguel Ramis )

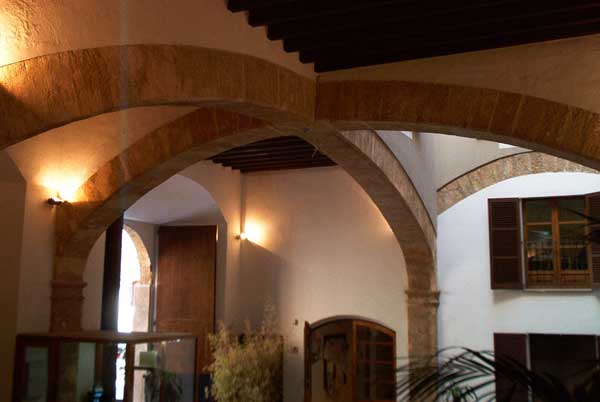

En este casal de la plaza de Atarazanas de Palma (Ses Minyones) se
plantearon como techar un gran patio cubierto y al mismo
tiempo, levantar un piso arriba. Habitualmente los patios
señoriales tienen un patio abierto pero en este
caso el problema de espacio debia ser importante para
optar por una solución tan poco convencional.
El problema quedó resuelto al decidir
cruzar dos arcos rebajados, que se apuntalaban
mutuamente y proporcionaban soporte al envigado
del piso superior. |
|

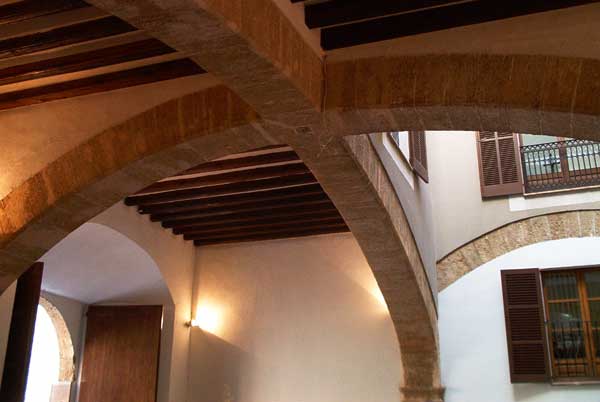

El resultado estético es notable, con
un juego de curvas que se entrecruzan logrando
un gran espacio exento y una sensación
de majestuosidad sin apenas elementos ornamentales.. |
|

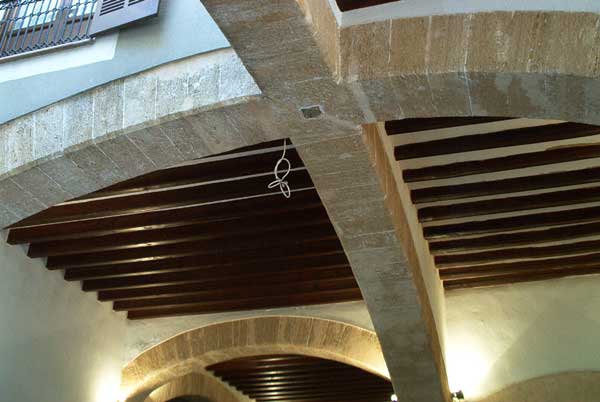

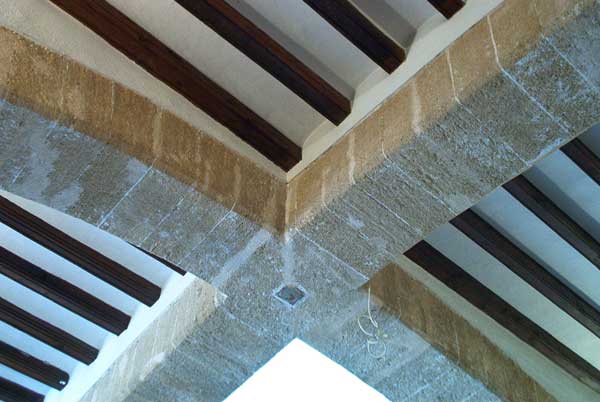

| La única clave para los dos arcos debía
de haber sido adornada con un pinjante, del que
solo queda un engaste cuadrado. |
|

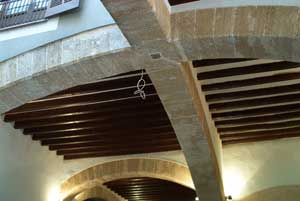

| Ampliación de la clave. Observese el
tradicional acabado de canto biselado y la correcta
colocación del marés según
los estratos de cantera.
En las casas rurales, en lugar de pinjante ornamental
se colocaba un doble gancho que servía
para sujetar la balanza romana y pesar la cosecha
y los animales. |
|
| Las buenas solucionas se copian y en la misma
plaza, otro propietario creyó haber encontrado
la solución perfecta copiando el diseño
de su vecino. |
|

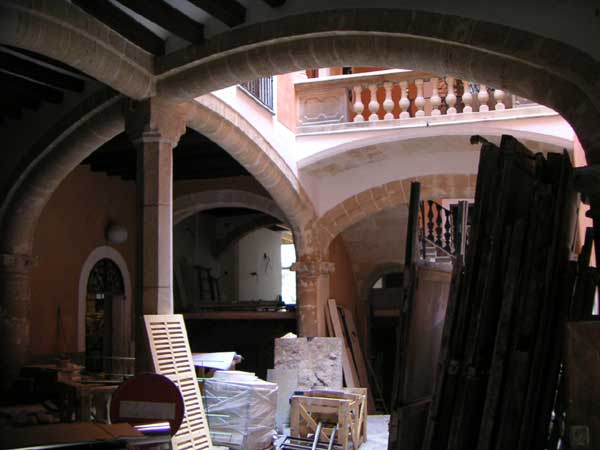

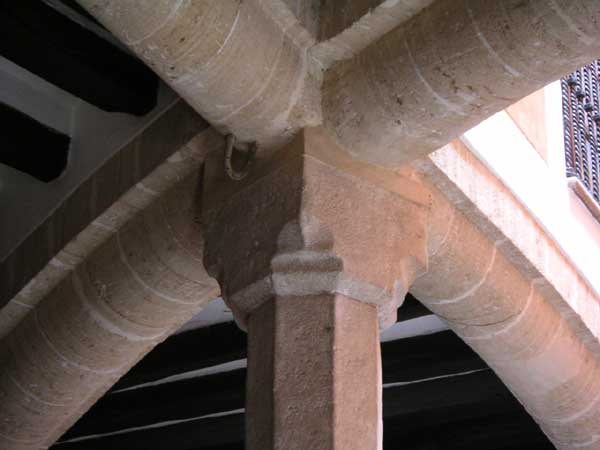

| Pero las cosas no son siempre tán sencillas,
y el nuevo maestro de obra se equivocó en
el cálculo : los dos arcos cedieron. Así,
se tuvo que apuntalar con un pilar. Esto lo podemos
constatar viendo la conexión entre el capitel
y los arcos. El engarce entre ambos elementos no
está realizado según los usos de cantería,
sino simplemente con mortero. |
|

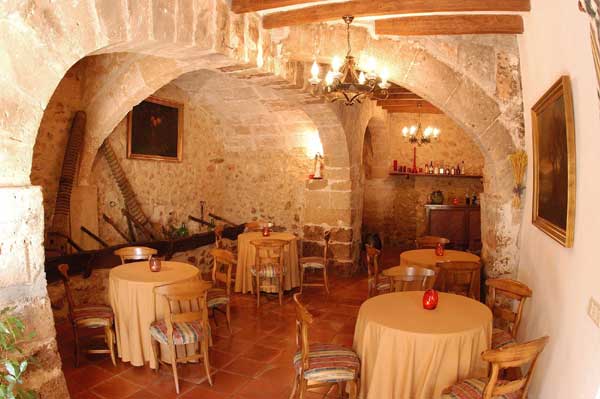

A unos pocos kilómetros de Inca, el
casal gótico de la Casa del Virrey presenta
la misma solución para resolver el desplome
de un arco carpanel (izquierda) quedando sostenido
por un arco elíptico, ingeniosa solución
para seguir manteniendo el área de la habitación
disponible.
|
|

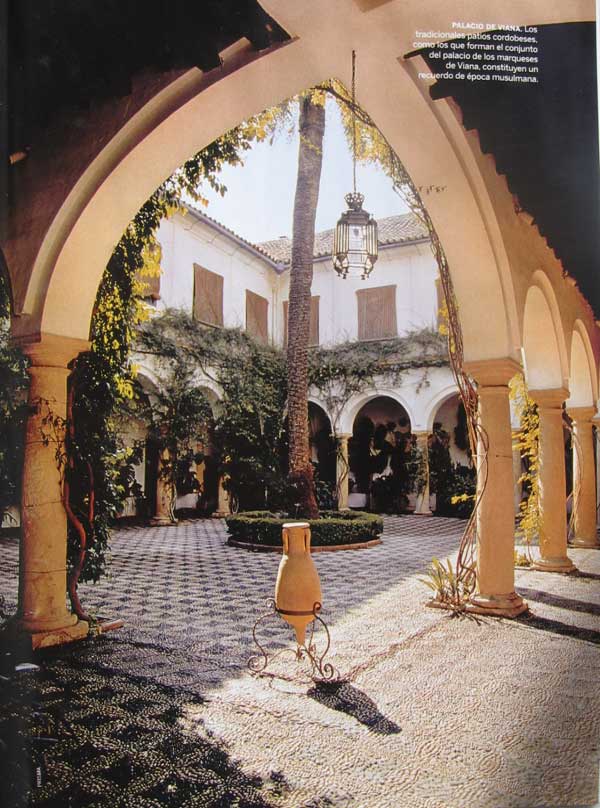

En el Palacio de Viana, en Córdoba,
encontramos la misma solución técnica.
La belleza del resultado es evidente: amplitud,
elegancia, luz...
( Img: Historia
de National Geographic. Num 35)
|
|
...que casi hace olvidar su verdadero origen

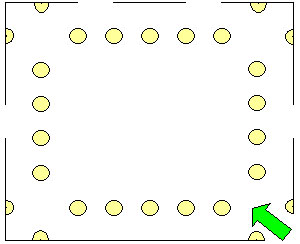

constructivo: colocados los arcos cruzados en
la esquina de un claustro podemos prescindir de
la columna angular,y por tanto, permitir el acceso
al patio desde una esquina.
|
 |
Arcos cruzados: "
en número de dos suelen cruzarse en las esquinas
de los patios, suprimiendo las columnas o pilares de
apoyo en estos ángulos"."
(Vocabulario de términos
de arte, de J. Adeline. 1887.)
