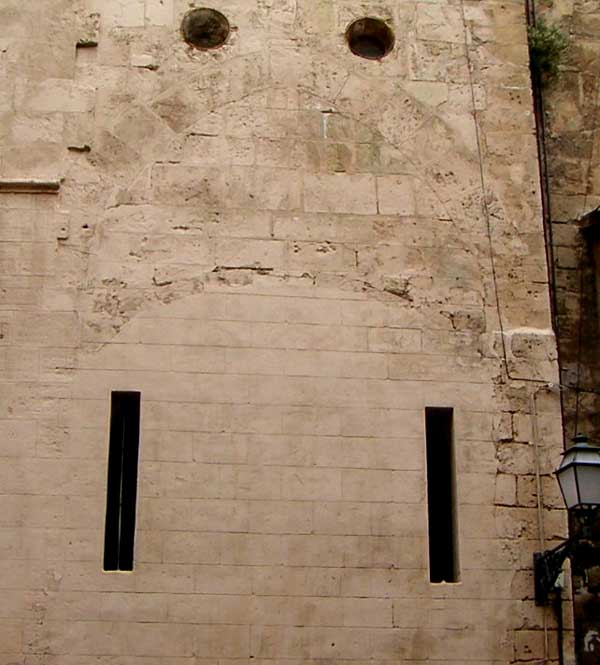

Arco de descarga apuntado sobre un arco de medio punto, que probablemente fuera el principio de una bóveda adosada, como podemos ver por el distinto color de los sillares, en realidad un "embetumat".

Iglesia de San Miquel. Palma.

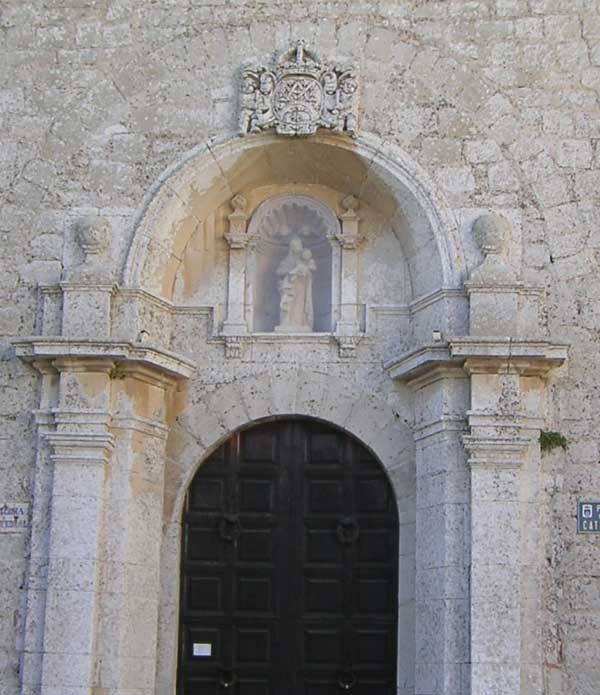

Doble arco de descarga en la catedral de Ibiza. El arco del portal está descargado por una bóveda que a su vez está descargada por otro arco integrado en la mampostería, todos ellos de medio punto.

Catedral de Ibiza, Ibiza.

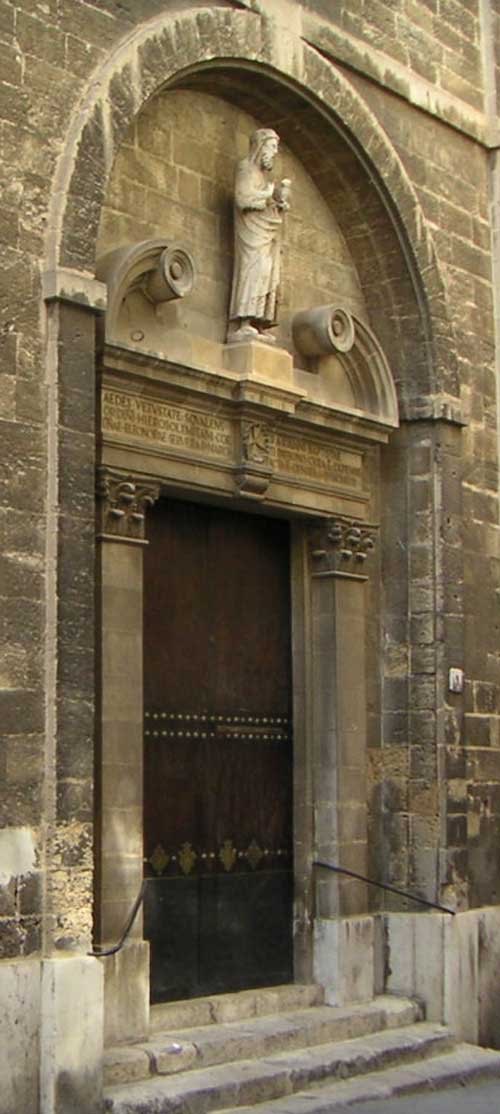

La utilización de arcos de descarga ocultos en la ornamentación arquitectónica de los portales de iglesias es constante. En este caso, el portal de la Iglesia de San Joan, sede de la Orden de San Juan del Hospital.

Carrer de San Joan, junto a la plaza de la Lonja, Palma.

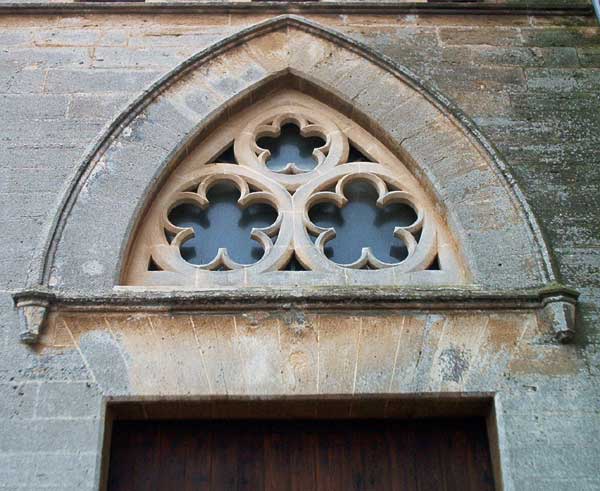

Espléndido ejemplo del uso de un arco de descarga apuntado sobre un arco adintelado y utilización del hueco para colocar una tracería que permite el paso de la luz al interior.

Iglesia de San Pere, Alcudia.

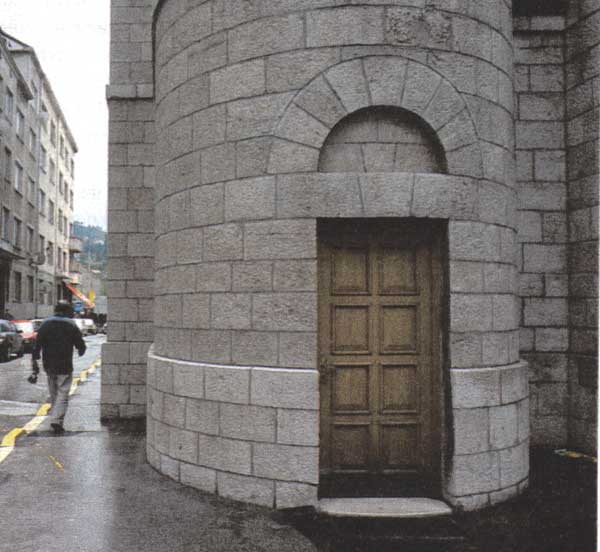

Arco de descarga sobre arco adintelado en torre cavada. Sarajevo.

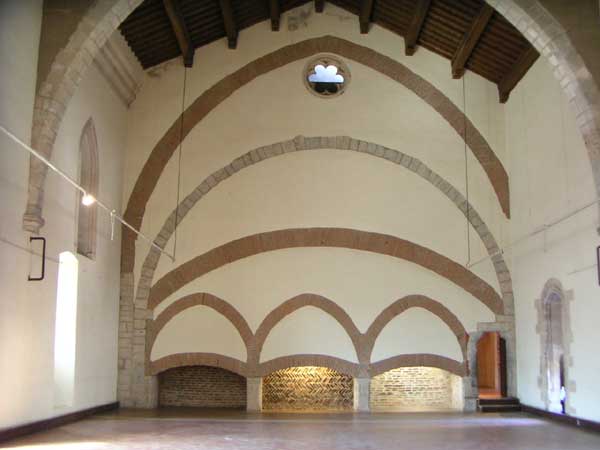

Arcos de descarga en la Sala de Mallorca. Una impresionante muestra del buen hacer de los constructores góticos: Tres chimeneas con dinteles escarzanos están descargadas por arcos apuntados. Sobre ellas, un arco rebajado, otro de medio punto y finalmente un oculo, descargado a su vez por un gran arco apuntado.

Palacio de los Reyes de Mallorca, Perpignan.

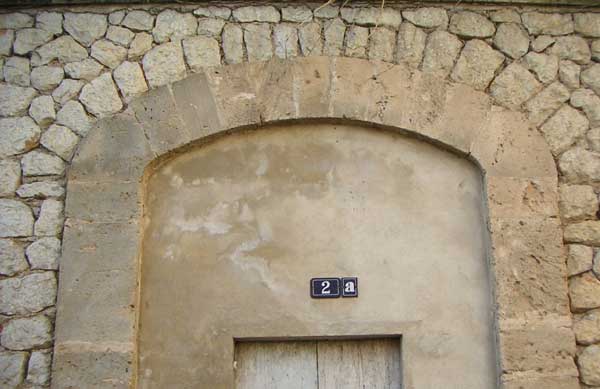

Sutil y discreto arco de descarga de mamposteria sobre el arco de marés.

Bunyola.

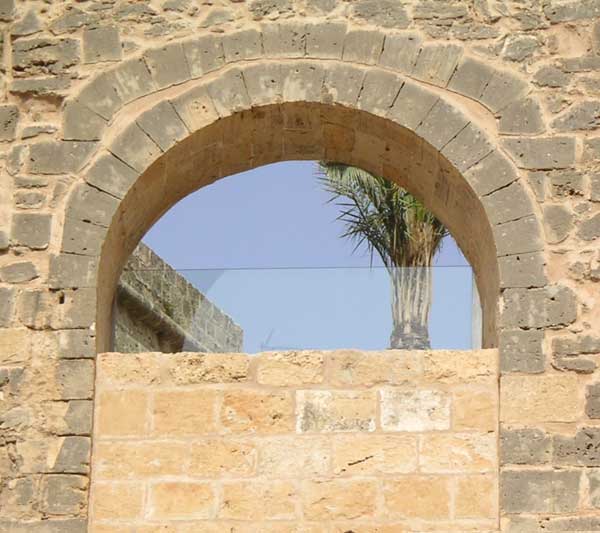

Un curioso ¿arco de descarga? carpanel sobre arco de medio punto. El arco carpanel no es un arco especialmente resistente, con lo que su elección resulta extraña, a menos que el arco de medio punto se haya colocado con posterioridad, a juzgar por la alineación de los salmeres del carpanel con las jambas.

Baluart de Palma.

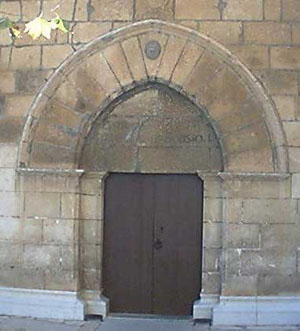

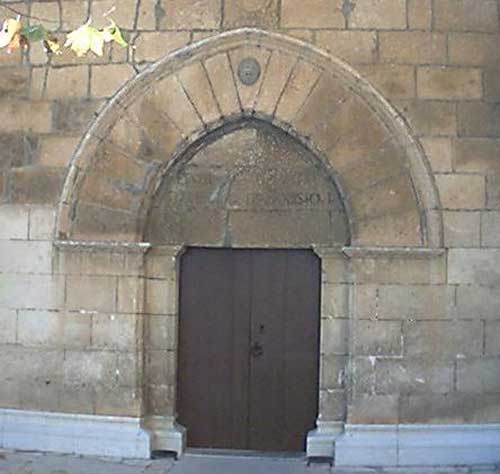

Falso arco de descarga apuntado sobre arco adintelado.

En realidad se trata de un portal de arco apuntado que ha sido modificado posteriormente colocandole unas jambas en el intradós para deducir la luz y cegando el espacio superior.

Notese que no es un arco adintelado sino simplemente sillares colocados inestablemente.

Iglesia de Sa Pobla.
