El triángulo de descarga o jabalconado
es la versión minimalista del arco de descarga:
dos sillares que se apuntalan mutuamente sobre
un hueco o vano, descargando de una manera sencilla
y efectiva los empujes hacia los lados.
Triángulo de descarga oculto sobre una
puerta lateral de la catedral de Mahón,
Menorca. Evidentemente su burda traza indica que
estaba destinado a permanecer oculto tras el revoque.
Este tipo de detalles nos recuerdan que la actual
"moda" de dejar las piedras desnudas
es algo que nunca fué previsto por los
maestros de obra que levantaron estos edificios.
Obsérvesé como el jabalconado exíme
al maestro de obra de tallar un dintel grueso
y resistente, ya que los empujes verticales que
le llegan son ínfimos: únicamente
el propio peso del dintel y el tríangulo
de relleno ( tímpano) entre los dos sillares
de descarga. |
|
Evidentemente, el triángulo de descarga
es más rápido de labrar y montar
que el arco de descarga. La coexistencia de ambos
sistemas se explica por la dificultad de encontrar
y mover piedras largas frente a las las piedras
disponibles inteligentemente dispuestas.

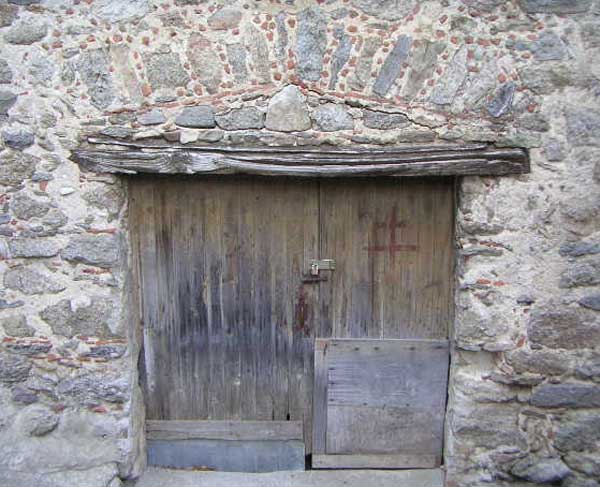

En este ejemplo de tríángulo de
descarga en mitra o frontón, el secado
del mortero de cal es acelerado por la incrustación
de fragmentos de teja que trabajan de paso a modo
de cuña.
Marquixanes. Languedoc-Roussillón. |
 |
El funcionamiento de un triángulo de
descarga, también conocido como arco maya,
permite alojar en su interior un arco de fuerzas
parabólico: por tanto, es altamente eficiente.
( Img: La concepción estructural
de la fábrica en la arquitectura. Antonio
Más. ETSAM. 2005) |
 |
Ventanas sajonas. Lincolnshire, Inglaterra,
alrededor del año 800 d.C.
( Img: Glosary of Arquitecture
II. Oxford.) |
 |

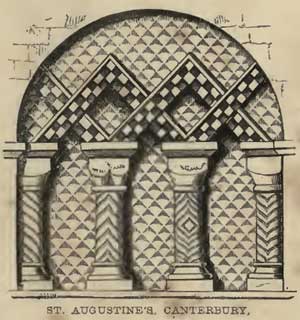

Variante de arcos entrelazados
en Canterbury, Inglaterra.
( Img: Glosary of Arquitecture
II. Oxford.) |
 |
| Triángulo de descarga en la Possessió
de Sa Torre, Lluchmajor. |
 |

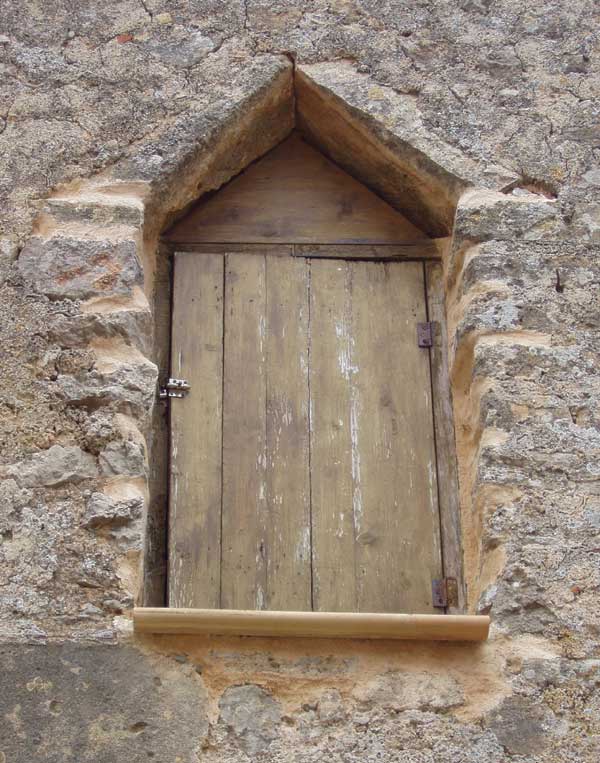

| Triángulo de descarga en una ventana del
Puig de na María, Pollensa. |
 |
La utilización del arco de descarga
no se limita únicamente a las ventanas.
Su función habitual de descarga se puede
invertir: en este caso para contener en empuje
de abajo-arriba que ejerce el peso del cubo de
agua en este hermoso y sencillo diseño
tradicional de pozo. El sistema, a pesar de recibir
un esfuerzo a tensión, sigue trabajando
a compresión.

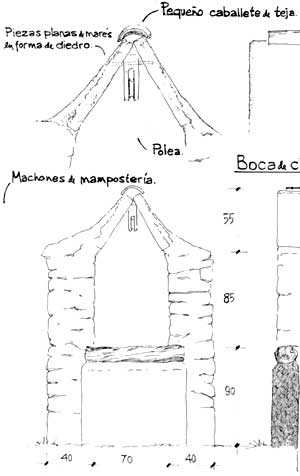

( Img: "Elementos de la arquitectura
popular. Pere Rebassa.Colegio Arquitectos Mallorca) |
 |
Otro diseño de arco de descarga en un
"coll de cisterna" ( brocal) de "capelleta".
El nombre de "capillita" viene dado
por su parecido con las humildes construcciones
que se colocaban a la vera de los caminos y que
albergaban una virgen, o santo al que los viajeros
se encomendaban.
( Img: "Elementos de la arquitectura
popular. Pere Rebassa.) |
 |

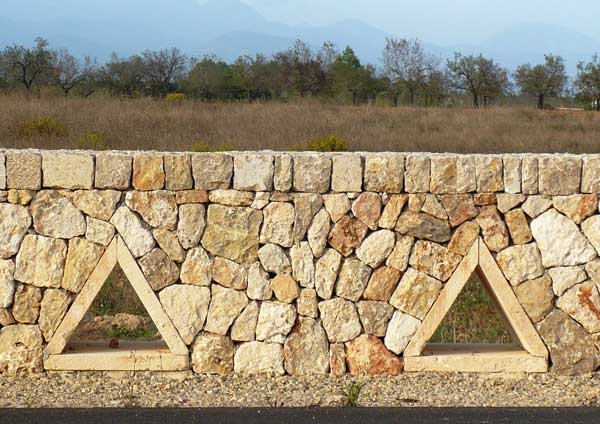

Huecos en el pretil de un puente. Carretera
Santa María-Sencelles.
Como vemos, es despiece de los mareses es incorrecto:
cortes de menos de 90º son siempre muy frágiles.
|
 |
Idealmente debía utilizar el diseño
mostrado en dibujo del funcionamiento del triángulo
de descarga, que ofrece su vértice recortado,
con una superficie plana para recibir el peso
de la parte superior.
Caso de desear mantener la figura geométrica
podría haber optado por recortar dos pequeños
tríangulos uno a cada lado, como muestra
la figura. |
 |
| Aún así, resulta una propuesta innovadora
dentro de la austera tradición de los trabajos
de piedra en seco. |
 |
El arco de descarga es una de las técnicas
de cantería más antíguas,
y de las más estables, como podemos comprobar
en la propia pirámide de Keops.
Ver página relacionada |
|
