( Miguel Ramis)
La columna de ocho lados es la columna tradicional
de Baleares. Su sencillo y bello diseño estiliza
y proporciona zonas de penumbra a las columnas, aumentando
la sensación de profundidad.
Este diseño se remonta al Imperio Medio
del Antíguo Egipto, donde se deja de utilizar
la columna de sección cuadrada para adoptar
un diseño de ocho caras iguales (1) se
desarrolló una columna de sección
octogonal y poligonal en general a partir de la
cuadrada.
( Img:www.personal.us.es/cmaza/egipto/superficies3.htm) |
|
Para cálcular el área de un octógono
se aplica la fórmula de los polígonos
regulares ( perímetro x apotema /2). Tambien
podemos hacerlo , descomponiendo la figura en
cuadrados y triángulos . Sumamos 4 rectángulos
AB y dos cuadrados BB.
(Img: www.amejor.com/mates/del151al176/solude151a176.htm) |
|
Pero el cantero medieval probablemente desconocía
el primer método, y definitivamente, tenía
un método mucho más elegante que
el segundo:
Dada la distancia entre
caras d, con dicha distancia construiremos un
cuadrado de vértices A, B, C y D, mediante
el trazado de sus diagonales obtendremos su centro
en O.
Con centro en los cuatro
vértices del cuadrado anterior, trazaremos
arcos de radio igual a la mitad de la diagonal
del cuadrado, arcos que pasarán por O,
y que nos determinarán sobre los lados
del cuadrado, los puntos 1, 2, 3, ... y 8, vértices
del polígono.
Solo nos resta unir todos
los vértices, para obtener el octógono
buscado.
Ver traza de otros polígonos
Ver método de
Josep Gelabert
|
|

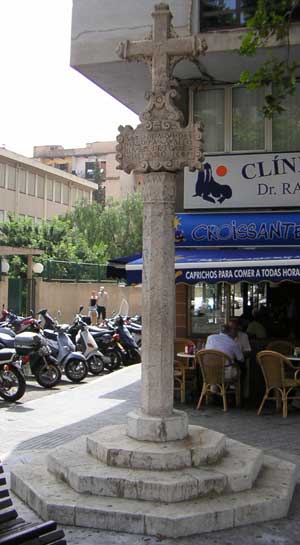

Una columna ochocada con "pedigree"
es la cruz de término situada en las Avenidas,
frente a la Cafetería Alcalá. Desplazada
de su lugar original, este monumento recuerda
la muerte del Virrey José de Torres, en
una caída de su caballo, en 1645.
La escalera ochovada
sobre la que se levanta la cruz tiene un especial
interés para nosotros: es uno de los escasísimos
ejemplos de "De l'art del Picapedrer"
de Josep Gelabert que
todavía sobrevive en la actualidad. |
|

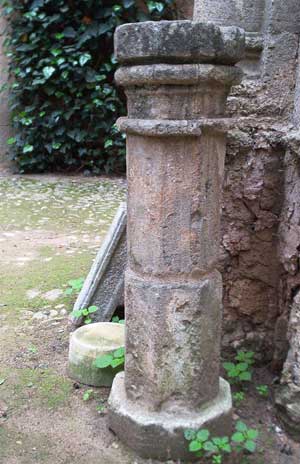

Columna ochovada en caliza dura.
Hospedería del Monasterio de Lluch. |
|

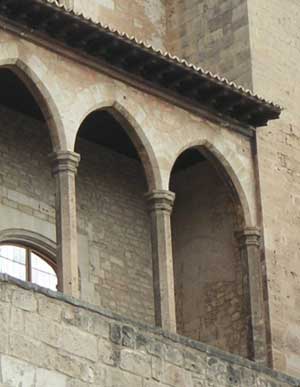

Columnas ochovadas sosteniendo arcadas de arcos
apuntados.
Palau de s'Almudaina. Palma. |
|
| Las columnas ochovadas se utilizan tradicionalmente
en las salas de las canosas antíguas, como
en este ejemplo de la c/ Samaritada, al lado de
la Plaza Cuadrado. |
|
La costumbre de colocar columnas dobles de
distintos diseños se remonta al románico,
como podemos ver en los claustros que se han conservado
( Img: Claustro de la Catedralde
Elna. Languedoc-Roussillon) |
|
| Columnas ochovadas en el claustro de los Mínimos,
de Santa María del Camí. |
|

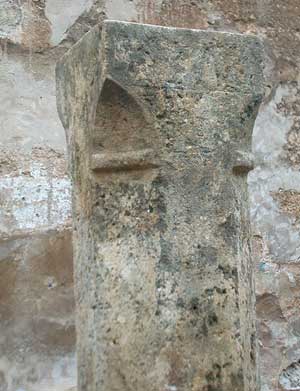

| Columna con capitel incorporado. Jardín
del Palau Episcopal. |
|

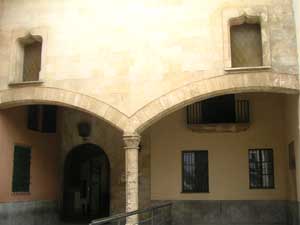

Impresionante alarde de técnica constructiva:
un enorme paño de muro se sostiene únicamente
por una columna ochovada. Por si fuera poco, el
muro vá perforado por dos grandes ventanas
conopiales...pero...
...como siempre, el maestro de obra gótico
juega con nosotros...
El pilar de marés no tiene consistencia
suficiente para soportar todo este peso, por lo
que seguramente un arco de descarga vuela sobre
las ventanas, por lo que la columna no tiene que
sostener los 3 pisos completos, sino únicamente
el paño que vemos en la fotografía. |
|
Notas:
1) (Por ejemplo el templo funerario del Faraón
Mentuhotep I en Deir el Bahari)
Traza de la columna entorxada
por Gelabert
Como trazar distintas espirales
en una columna redonda
Ver columna cruciforme
Ver columna ochovada
|
