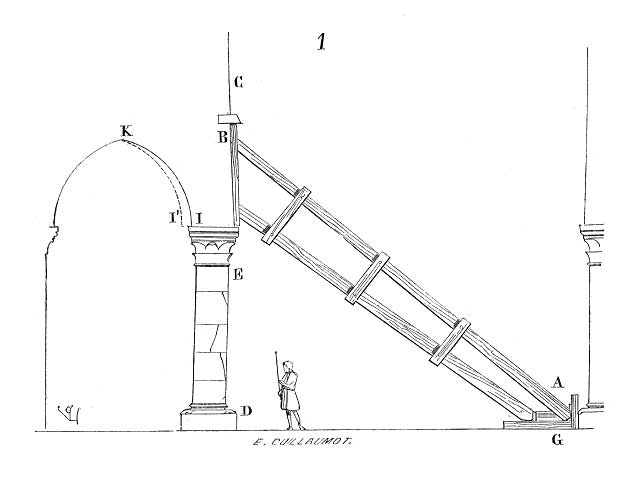

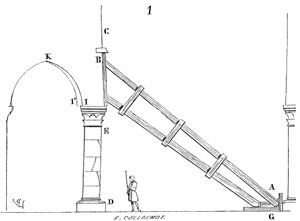

Si tenemos que sustituir un pilar fracturado
ED el apuntalamiento que vemos resulta muy adecuado
para contener el empuje lateral, pero noconseguirá
evitar que el propio apuntalamiento empuje hacia
dentro del arco, llevandolo de I a I' y pivotando
la parte BE al apoyarse sobre su patin AG.
( Img:Dictionaire raisonee. Viollet-le-Duc)
|
|

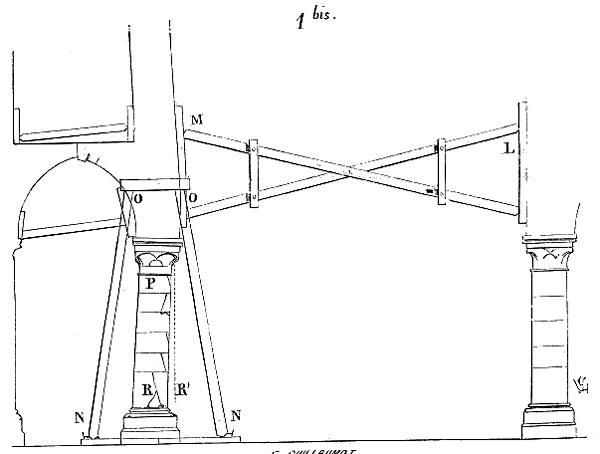

En cambio, en la imágen 1bis, vemos
como el apuntalamiento MOL consigue contener el
empuje combinado con el tirante colocado dentro
del arco apuntado. Conseguido el equilibrio, solo
resta colocar el apuntalamiento NOGN, que como
aprendimos en la página correspondiente,
permite sustituír tambores sin afectar
a la carga soportada.
( Img:Dictionaire raisonee. Viollet-le-Duc) |
|

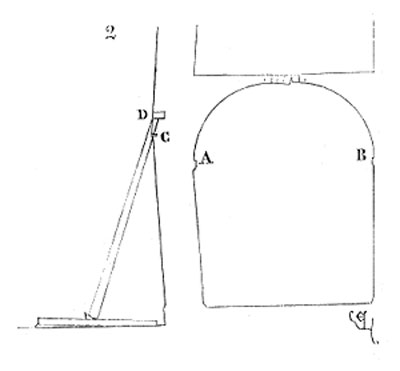

Si se trata de reparar o sustituir un muro
sobre el que se apoya una boveda, primeramente
hay que cimbrar los arcos de la bóveda.
Posteriormente, las cabezas de los puntales deben
colocarse por encima del punto aparente de quiebra.
Si la ruptura se produjo en C, se colocan las
cabezas en D
( Img:Dictionaire raisonee. Viollet-le-Duc)
|
|

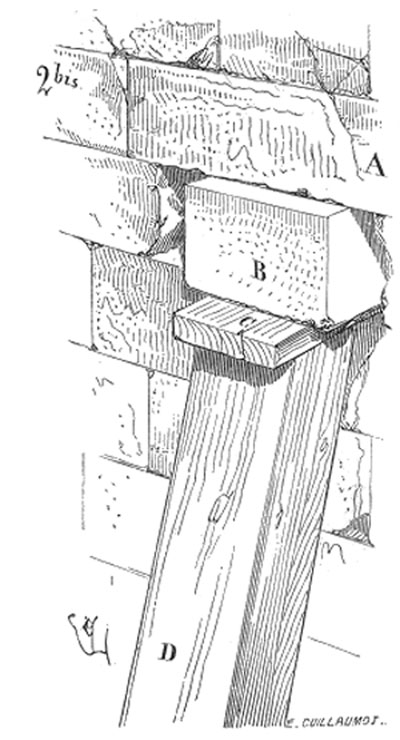

| Modo correcto de colocar el puntal en el muro. |
 |

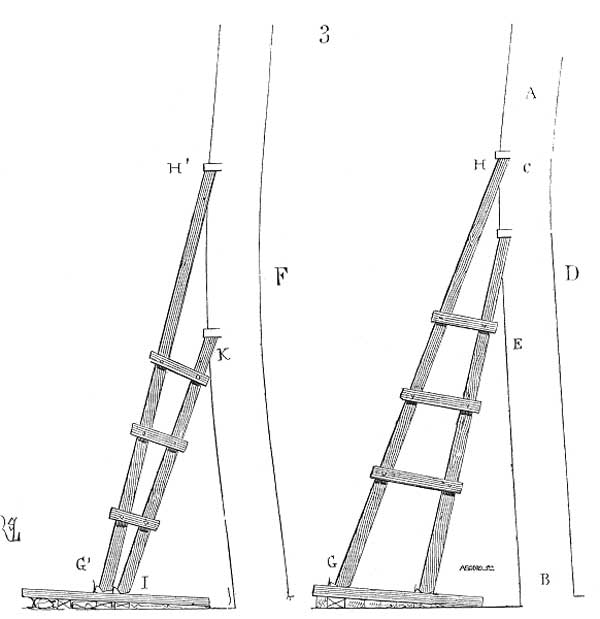

| Formas incorrecta y correcta de apuntalar el muro. |
 |

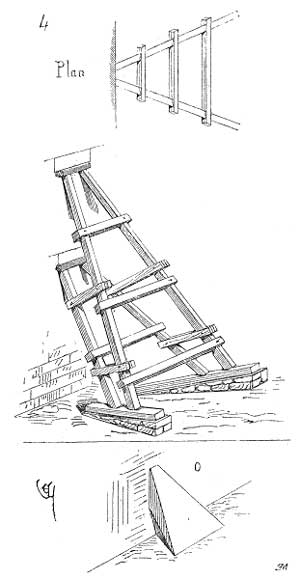

| Los apuntalamientos deben formar triángulo,
puesto que si montamos paralelas, por grandes que
seran los maderos, tienen tendencia a doblarse. |
 |

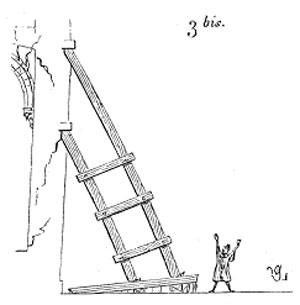

Modo correcto en triángulo. Ver la similitud
con la escalera de "collir figues" de
Mallorca.
Ver página de rafas |
 |
