La claustra es una celosia calada que forma un dibujo geométrico, habitualmente en las barandillas de las escaleras góticas. Vamos a ver el proceso de recuperación de la traza de la escalera Can Oleo, en Palma.

Escalera gótica de Can Oleo, En Palma, carrer de la Almudaina. El Palacio es en la actualidad propiedad de la Universidad. La barandilla está dividida en 10 secciónes, com un juego de 2 diseños de claustra alternados.
La Claustra seleccionada para la demo.
Por el lado del interior de la escalera podemos ver el dibujo de las aberturas en forma de lágrima alrededor de un círculo central.
Se empieza por trazar un eje vertical y otro horizontal. Con centro en la intersección trazamos un círculo que enmarca todo el dibujo.
Como podemos ver, las "lágrimas" se encuentran dispuestas en forma dextrogira alrededor del círculo central. En realidad estas "lágrimas" son "vesica piscis" ( vejiga de pez), un tradicional diseño que como la mandorla es característico del gótico.
Seguimos trazando la segunda serie de curvas que delimitarán el espacio de las vesica piscis.
Pasamos a la tercera serie de curvas.
Continuando con la cuarta serie de curvas.
Finalmente marcamos 3 círculos desde el punto central, que nos proporcionan los centros de los pequeños círculos que estan contenidos en cada una de las vesica piscis.

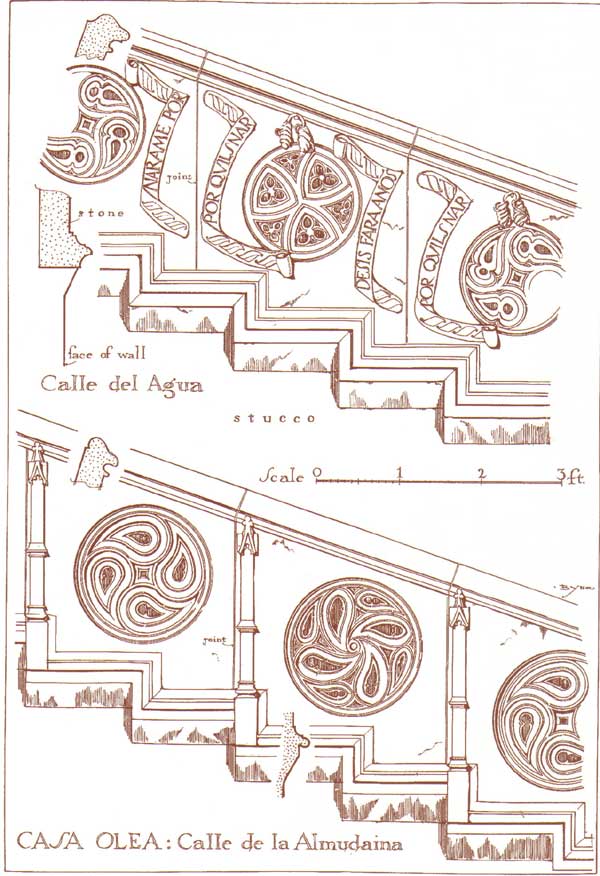

Imágen del libro "Majorcan Houses and Gardens", de Arthur Byne y Mildred Stapley, publicado en Nueva York en 1928.
Claustras alemanas.

Como vemos, el trabajo de diseño del gótico pasa por un gran domínio del compás y la escuadra. El gótico es un estilo basado en la geometría, por tanto, no es tan solo hermoso por sus diseños sino por la belleza matemática de las lineas y curvas puras y armónicas en las que se basa.

Y esto es tan solo el principio. Todavía falta la traza de la cara exterior, la más complicada, puesto que vamos entrando en distintos niveles de profundidad. Y la talla...

Como prueba de la complejidad de estos diseños, la claustra n° 5 está equivocada: el cantero colocó la plantilla al revés y las espirales giran en sentido contrario a todas las demás, según señala Pep Morata, Director del Departamento de Ciencies Históriques de la U.I.B., que amáblemente nos permitió tomar las plantillas y medidas de la escalera. Aunque tambien existe la posibilidad de que el error no sea casual, sino intencionado. Un lenguaje simbólico para aquellos que saben leer entre líneas, como enseña Fulcanelli.

Podemos elucubrar por ejemplo algo así como...:

"... al quinto¿...?, debes girar hacia la derecha..."

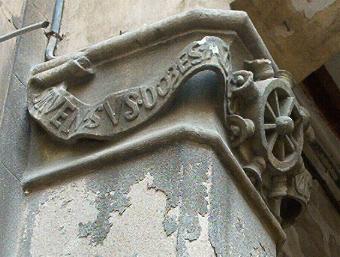

En el mismo Palau, existe otro símbolo curioso, la rueda de campanas ( carillon) que adorna el lema familiar de los Oleo, y tambien una elección atípica para un casal mallorquín.
En la ampliación de la escalera vemos en el centro, señalada por la flecha roja, la claustra que gira hacia la derecha, mientras que las demás giran hacia la izquierda, en el sentido de la subida.
Dibujo de la escalera en "Die Baleares", del Archiduque Luís Salvador.
