Disposición para enjarjes utilizando pedras pequeñas. Los salmeres están al borde de los salmeres se encuentran en la vertical del capitel mientras que las columnelas están al borde para que el eje de la columna transmita las líneas de tensión al pilar.

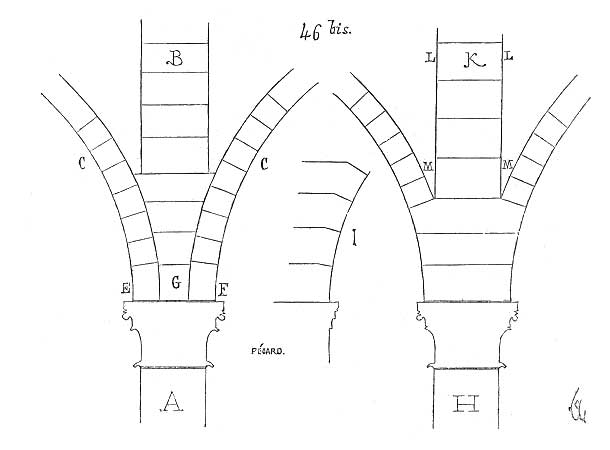

Un pilar A que tiene que soportar un pilar superior B por debajo de una bóveda C. ( Fig 46 bis)

Si los arcos de esta bóveda son todos independientes de su nacimiento y extradosados, si las juntas de las primeras dovelas son normales a las curvas, está claro que el pilar B no reposará sobre la base EF, como debía de ser, sino sobre el relleno G, la estabilidad no puede confirmarse, ya que la presión sobre los riñones de las primeras claves provocará seguramente rupturas y agrietamientos.

Este era el método utiliziado por los constructores románicos, y la causa de los desastrosas consecuencias.

Sea H el pilar portante de una carga superior K, colocaron los salmeres en lechos horizontales que proporcionan el apoyo para las verticales LM, y no empiezan los cortes de las dovelas normales a las curvas hasta que estas curvas tocan a las paredes verticales LM.

Hasta una cierta altura, los arcos están compuestos de una serie de asideros en ménsula de lechos horizontales.

Los constructores tenían suficiente sabiduría para imaginar que las dovelas a montacaballo I no podrían nunca ser bien colocadas y por tanto los lechos no quedarían bien llenos de mortero. Prefirieron adoptar directamente el sistema de ménsulas.

Este les dió una ventaja añadida: anulaban en parte el efecto de los empujes (al aumentar la longitud de las juntas mejora su resistencia al rozamiento)

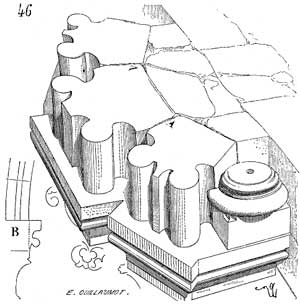

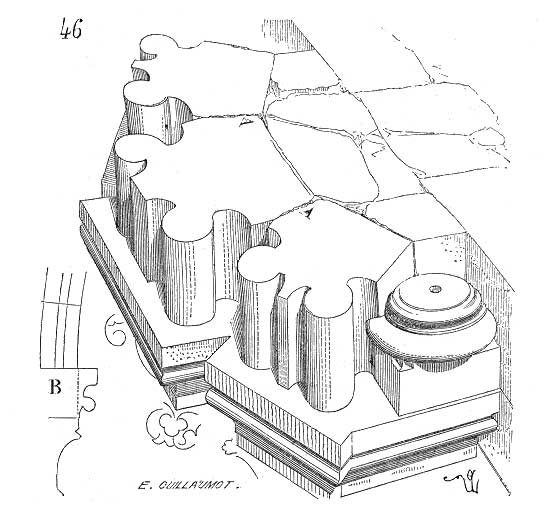

No queremos dejar de mencionar que la parte , como muestra la traza B ( figura 46) , que el frontal de las dovelas o salmeres se coloca siempre a plomo del plano superior del voladizo del capitel ; en cuanto al plano de la base de la columnela del formalete, está colocado a flor del ábaco, a fin de que el centro de la columnela llegue a plomo del plano del capitel. ( figura 46)

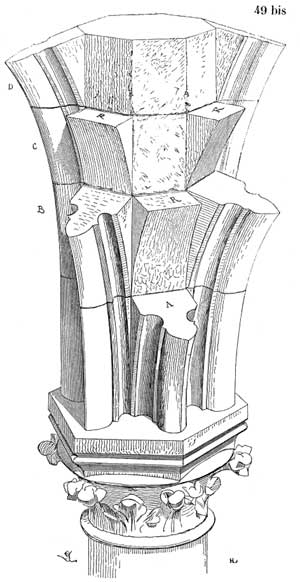

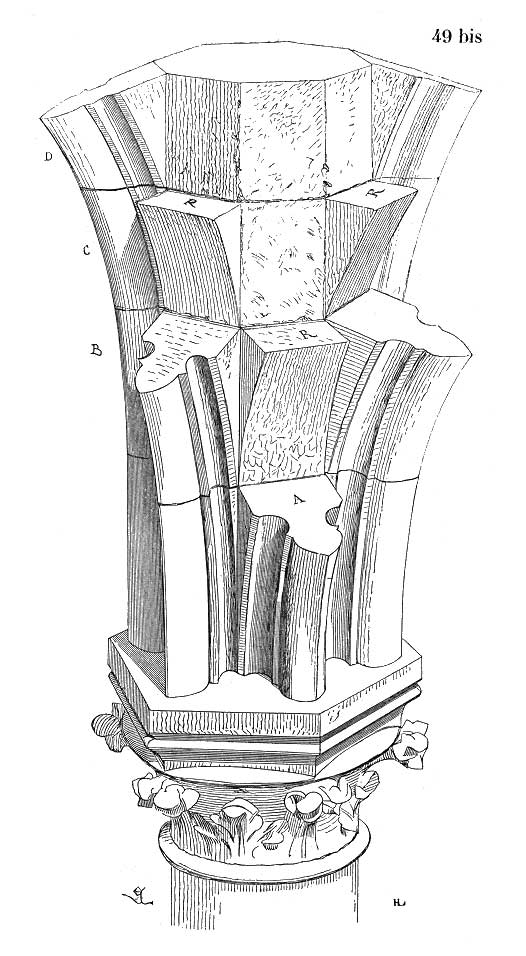

A es el salmer del arco formero EF del diagrama siguiente. El segundo salmer B con los dos cortes de los arcos ojivos EI.

En C, el tercer salmer ofrece un lecho superior totalmente horizontal, en D, el cuarto salmer tiene los cortes de los dos arcos formeros PN, los dos arcos ojivos KL y del arco formero que conecta el pilar A con el pilar B.

Hay que remarcar que los redientes R, que se dejan para agarre de los salmeres, detras de las dovelas sueltas, para recibir los senos de las bóvedas.

Por tanto, el primer salmer lleva el corte de un arco, el segundo de dos arcos.

El tercer salmer lleva el lecho superior sin cortes, horizontal, el cuarto salmer lleva los cortes de cinco arcos.

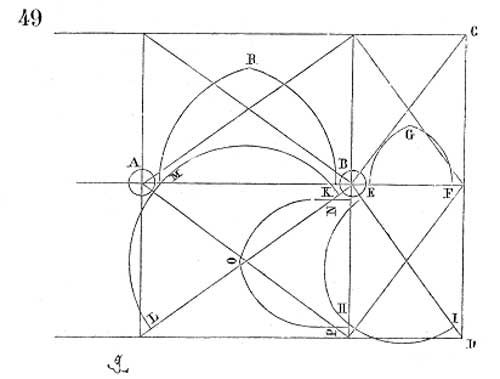

Esquema en planta que muestra como la disposiciónde los pilares determina la utilización de arcos de distinta curvatura: El arco AB es un arco apuntado,como tambien lo son el AL, el LP y el PN. En el rectangulo que forman, el arco diagonal M que enlaza la esquina L con el pilar K es un arcode medio punto.

Si continuamos analizando veremos que el rectángulo EFDP genera nuevamente otro arco diagonal N más pequeño y otro apuntado G más pequeño todavía. Para que todas las claves queden a la misma altura, debemos utilizar arcos peraltados.

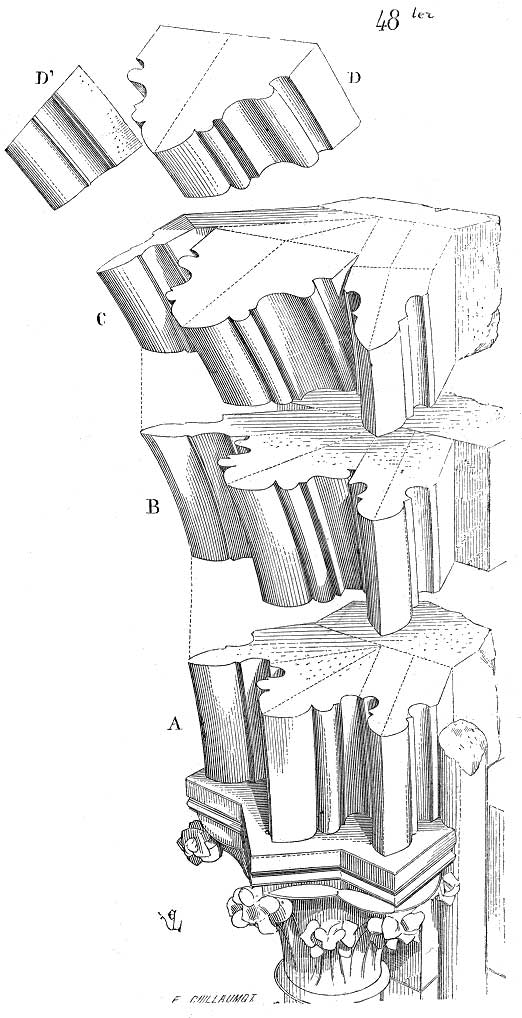

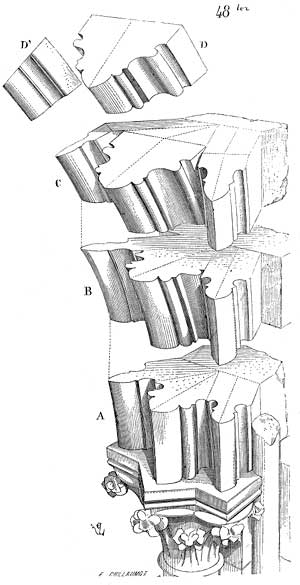

Sección de un enjarje de bóveda de crucería, por Viollet le Duc.

En A, se vé el primer salmer, en B el segundo y en C el tercero, con sus cortes normales a las curvas de sus arcos.

En D,las dovelas de los arcos fajones, en D' los de los arcos diagonales affranchis des sommiers, y de sus parecidos entre ambos a la altura de la clave.

Sucede que los arcos de una bóveda son de diámetros muy desiguales o sus arranques partes de alturas distintas: esto no debe preocupar al aparejador; desde el momento que uno de los arcos se separa de los otros en el extradós, lleva un corte normal a su curva y las dovelas se colocan, mientras que a su lado los otros arcos pueden seguir enlazados todavía hasta una cierta altura y conservando sus lechos horizontales a los salmeres.

Notas:

La parte posterior de los salmeres siguen manteniendo sus caras horizontales, a fín de encajar en el muro y de recibir más sillares o columnas verticalmente. La aparente complejidad de los cortes no lo son tanto: cada salmer simplemente se adapta a los radios de los distintos arcos, manteniendo siempre juntas radiales a los 3 diferentes arcos ( de diferente radio) de los que forma parte.

Por ejemplo, en arco central corresponde a un arco apuntado grande ( fajón), que une dos pilares, el del costado izquierdo a un arco de medio punto ( diagonal) y el del costado derecho a otro arco apuntado corto ( fajón) . Los tres arcos tienen distinta curva pero todos tienen la clave a la misma altura.

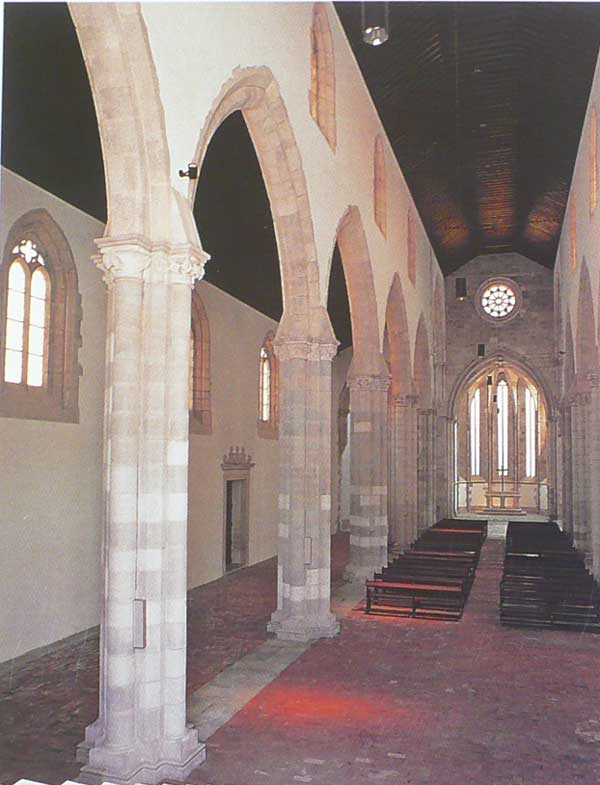

En Santarem, Portugal, se encuentra la iglésia gótica de Gracia, que alberga la tumba del que fuera el descubridor de Brasíl, Pedro Álvares Cabral.

Sobre los capiteles, podemos observar un interesante detalle constructivo: el espacio vacío sobre el ábaco, se ha llenado con un pequeño contrafuerte, que refuerza los almohadones de los arcos apuntados, precisamente el punto que recibe todo el peso de la fábrica.

Como siempre, el gótico nos sorprende:siempre bello, pero nunca casual.

( Img: del Libro Todo Portugal. Ed Escudo de Oro.2008)
