(Miquel Ramis. )
Una cimbra es una estructura provisional que
replica la forma del intradós del arco,
utilizada para sostener las dovelas mientras se
construye un arco.
Habitualmente se hace de madera, debido a su
peso contenido y a que permite su reutilización:
con una cimbra se puede realizar sucesivamente
una serie de arcos.

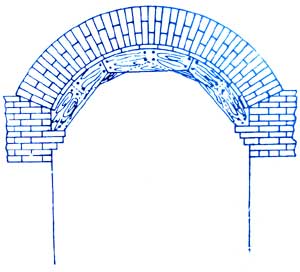

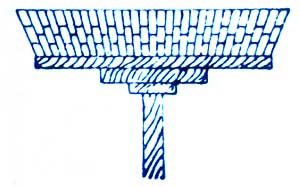

En el caso de carecer de madera o de un solo
arco, se puede realizar una cimbra de obra con
ladrillos y rematar el extradós con yeso. |
|
En el caso de carecer de madera o de un solo
arco, se puede realizar una cimbra de obra con
ladrillos y rematar el extradós con yeso.
( Img: Arcos y bóvedas.Fco
Moreno García. Editorial Ceac Nº 30.) |
 |

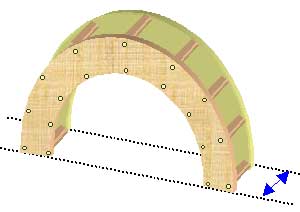

El tipo más sencillo de cimbra consiste
en recortar dos cerchones de madera y unirlos
en paralelo con listones y tornillos.
La anchura total cerchón+listón+cerchón
debe ser igual al grueso del arco.
( Img: Arcos y bóvedas.Fco
Moreno García. Editorial Ceac Nº 30.) |
 |
| La anchura total cerchón+listón+cerchón
debe ser igual al grueso del arco. Una vez atornillada
la cimbra,se cubre el extradós con una tira
de chapa cosida con grapas o clavitos a fín
de evitar que el mortero se deslice por entre las
juntas. |
|

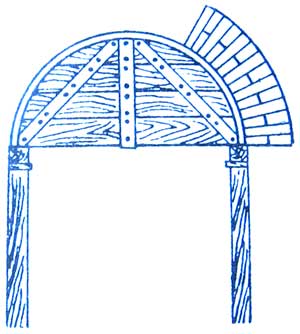

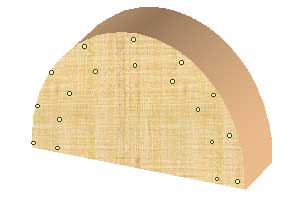

Para cimbras que deban soportar grandes pesos
y ser reutilizaras con frecuencia, conviene hacerlas
de tablas de madera contrachapada y reforzarlas
con unas pletinas de hierro. Una cimbra así
construída puede soportar un uso intensivo
durante largos años, siempre que se almacene
correctamente en un sitio plano y seco.
( Img: Arcos y bóvedas.Fco
Moreno García. Editorial Ceac Nº 30.) |
 |

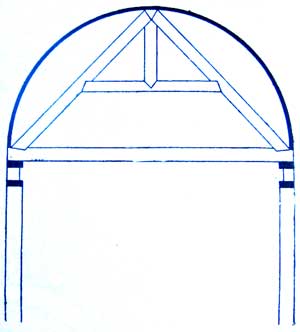

Para aligerar el peso de las cimbras, se puede
efectuar una combinación de dos cimbras
ligeras apuntalándose mútuamente,
formando un arco en mitra. Las partes centrales,
las más propicias a doblarse, se apuntalan
con un listón, a su vex enlazado con el
vértice del arco.
Esta doble cimbra se sostiene sobre un tablón
que descansa sobre cuñas, a fín
de facilitar su descimbrado.
( Img: Arcos y bóvedas.Fco
Moreno García. Editorial Ceac Nº 30.) |
 |

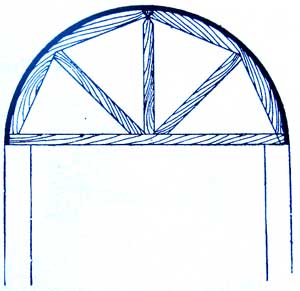

Para luces mayores, el sistema anterior no
resulta suficiente para garantizar la indeformabilidad
de la cimbra, con lo que es más adecuado
otro tipo de cimbra dividida en más segmentos,
tantos más como aumente la luz.
Con esto conseguimos reforzar el arco en la zona
de los riñones, y reducimos el consumo
de madera.
( Img: Arcos y bóvedas.Fco
Moreno García. Editorial Ceac Nº 30.) |
 |

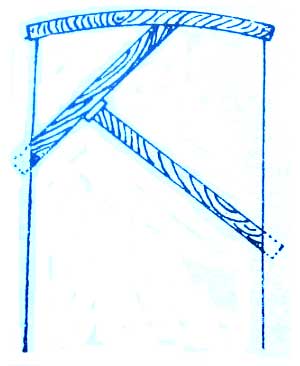

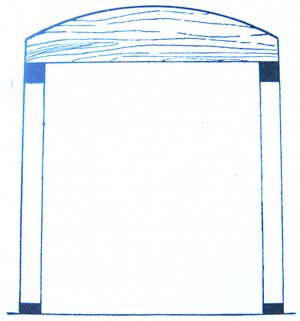

Para arcos de poco peso se puede utilizar esta
sencilla cimbra que tambien nos permite prescindir
del puntal central que estorbaría el paso.
La tabla empotrada a 45º en la jamba izquierda
soporta la cimbra y a su vez está apuntalada
por otra colocada en tornapunta, clavada en la
jamba derecha.
( Img: Arcos y bóvedas.Fco
Moreno García. Editorial Ceac Nº 30.) |
 |

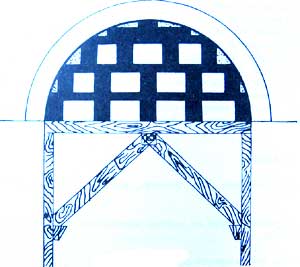

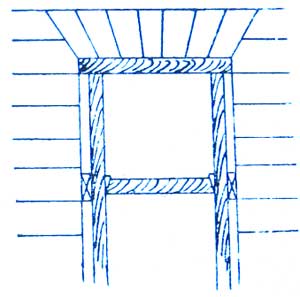

Para arcos de sillería, el diseño
anterior resulta demasiado sencillo, y es más
recomendable utilizar este otro, que además
queda reforzado con un travesaño intermedio
sujeto por cuñas. El objetivo es eliminar
cualquier movimiento de los puntales y posibles
golpes al pasar.
( Img: Arcos y bóvedas.Fco
Moreno García. Editorial Ceac Nº 30.) |
 |
| Otro diseño de cimbra ligera utilizando
tablones de longitud creciente hasta llegar a cubrir
la luz. |
 |
| Variante para arcos de más peso. El estudio
de los diferentes diseños nos permite utilizar
en cada momento la madera disponible en obra. (Cuantas
más veces utilicemos el serrucho, más
pronto acabaremos con nuestra reserva de tablones...) |
 |

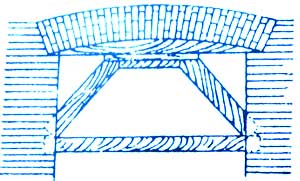

| Este diseño de cimbra es muy adecuado para
techos bajos, ya que nos permite prescindir del
puntal central. En este caso se muestra un arco
con salmeres en ménsula, que, nos permiten
apoyar la cimbra sin necesidad de puntales laterales. |
 |
|

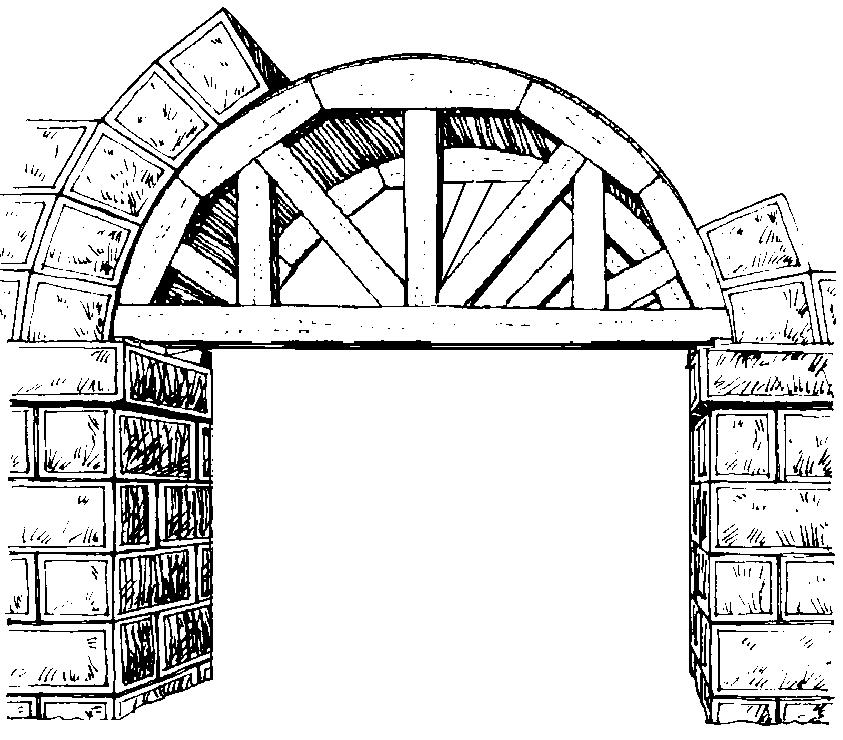

Este diseño fué extensamente
utilizado por los ingenieros romanos en la construcción
de puentes: adelantando ligeramente los estribos
hacia el interior del arco podían apoyar
directamente las cimbras sobre unas cuñas
sin necesidad de colocar un andamio.
Una vez montado el arco, retiraban las cuñas
y la cimbra bajaba lo suficiente para poder retirarla
corriendola en el sentido de la corriente.
Este es el origen constructivo
del que ahora es un recurso decorativo. |
 |
Hay que tener especial cuidado al cargar el arco de que el peso
de las dovelas no provoque deformaciones en la cimbra.
Para ello conviene colocar las piezas, distrubidas por
toda la cimbra y luego empezar a montarlas, desde los
lados hacia el centro, simétricamente.
Las eflorescencias se evitan utilizando morteros de cal con cemento
blanco, ( no contiene silicatos) y agua límpia,
sin cloro ( si es de grifo conviene almacenarla y dejarla
reposar un día o dos hasta que el cloro se evapore).
