Estas cimbras para bóvedas rebajadas
son naturalmente las mismas que para un arco rebajado.

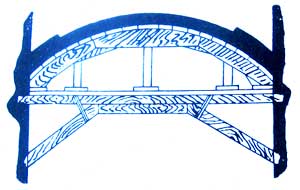

La cimbra se sontiene sobre un tablón
empotrado en el muro. Este tablón está
reforzado en su zona central por otro más
pequeño que se apoya en dos tornapuntas
igualmente clavados en el muro. |
 |
Este otro aparejo para bóveda escarzana
/ arco escarzano sigue el mismo principio: la
luz se divide en 3 partes y se apuntala el tercio
central con dos tornapuntas.
El principio de eliminar en lo posible los apoyos
directos contra el suelo es evidente: el muro
está ya firmemente asentado sobre sus cimientos
mientras que el espacio bajo el arco debe permanecer
libre para trabajar, almacenar y transportar materiales.
Los golpes a los puntales son muy probables y
tambien que el suelo sin compactar ceda unos milímetros
bajo el peso del arco, con lo que la línea
de curva del arco quedaría afectada. |
 |

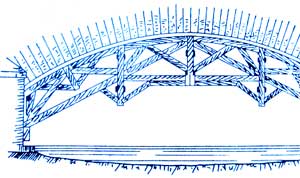

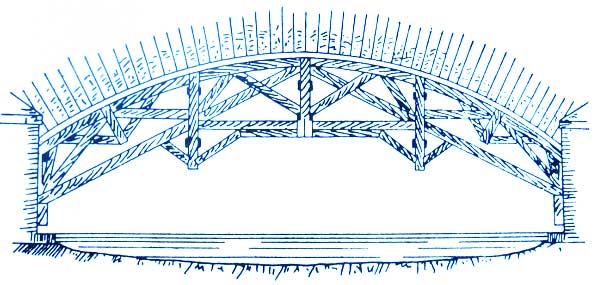

| Esta cimbra para bóvedas / arcos rebajados
de gran luz resulta fuerte y podemos encontrar variantes
de este diseño en puentes de hierro o madera
antíguos. |
 |

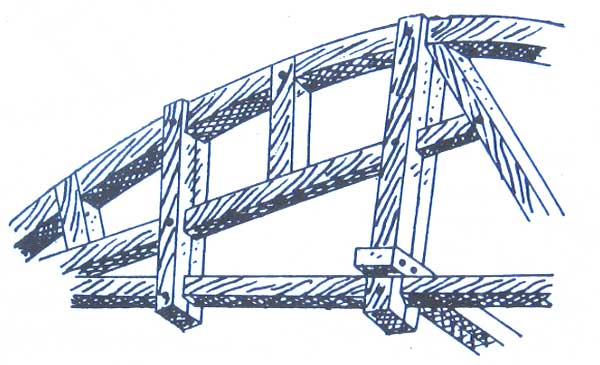

| Esta imágen muestra el modo en que se encajan
las diferentes partes de la armadura: los tablones
verticales son dobles atrapando y fijando los extremos
superior e inferior de la cimbra a modo de cepos,
impidiendo que bajen. |
 |

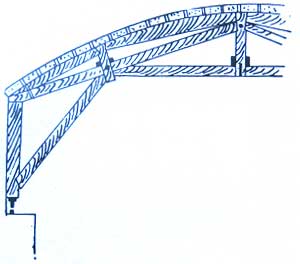

| Cimbra para un arco rampante.
Los dos tablones en punta nos permiten el paso por
debajo de la cimbraCim |
|
Cimbras dobles para arcos apuntados.
Ver montea de una bóveda
de crucería
( Img: Una Catedral Medieval.
Fiona Macdonald/John James. Simon&Schuster.
Herts. 1991.) |
|

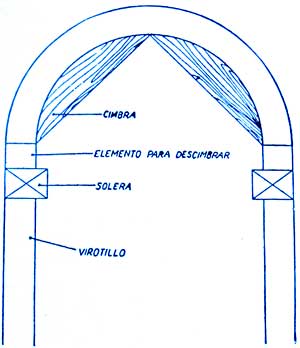

Descimbrado: La cimbra se apoya sobre una cuñas,
cajones de arena o tornapuntas metálicos
que se aflojan para que la cimbra pueda descender
un par de centímetros. Los puntales o virotillos
se pueden entonces retirar y descender la cimbra
completamente.
En el caso de bóvedas, todas las cimbras
descansan sobre una solera, un tablón colocado
en el sentido longitudinal de la bóveda.
La solera proporciona un plano horizontal que
permite reutilizar la misma cimbra para levantar
una bóveda de cañon por partes. |
 |
Las cuñas : se utilizan dos cuñas
opuestas con el mísmo ángulo, de
manera que la parte inferior de la cuña
(3) quede paralela a la parte superior de la cuña
(2).
1: Cimbra.
2: Cuña superior.
3: Cuña inferior.
4: Solera.
El sistema de cuñas es adecuado para cimbras
de pequeño tamaño. |
|

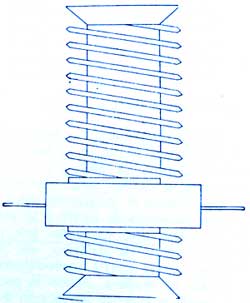

| Para cimbras más pesadas, el procedimiento
más adecuado es mediante tornillos, que nos
permiten un ajuste preciso y al mismo tiempo nos
permiten detener el descimbre en un momento dado
y volver a elevar la cimbra sin movimientos bruscos
que puedan afectar al arco. |
|
Si durante el montaje del arco se tuvo en cuenta
ir cargando las dovelas simetricamente desde ambos
lados, es igualmente repetir el proceso durante
el descibrado: la dimbra debe descargarse simétricamente.
De no ser así existe el peligro de que
el arco colapse.
|
|
Los tiempos de descimbrado varian según el tipo
de mortero utilizado:
