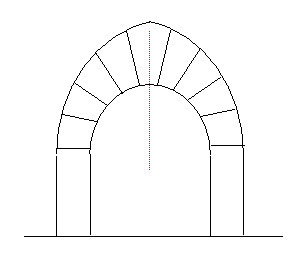

Construcción de un arco florentino. Este tipo de arco nace en toscana en el renacimiento, y se puede ver en el Palazzo Riccardi ( Medici) y Strozzi . La aparente simplicidad para el observador encierra una traza sutíl.

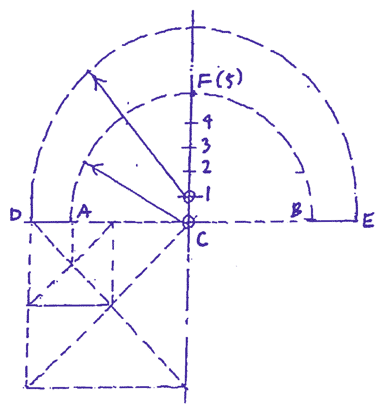

Partimos de la luz AB.
Trazar la bisectriz de la luz AB para fijar el punto C.
Trazar la línea CA y prolongar un tercio para localizar el punto D. Hacer lo mísmo para la línea CB localizando el punto E.

Prolongar la bisectriz FC hacia abajo.
Con centro en C , dibujar un semicírculo de radio CA.

Dividir la flecha FC en 5 partes iguales

Desde el punt 1, trazar el semicírculo D1E

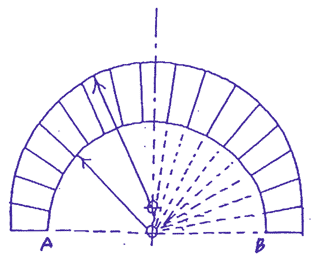

Desde el centro C, trazar las juntas de las dovelas, procurando que su número sea impar, para que la clave quede en el centro.

En ejemplo muestra 17 dovelas

( Img y texto : www.practicalgeometry.ca/tourD.htm)

( Img y texto : www.practicalgeometry.ca/tourD.htm)

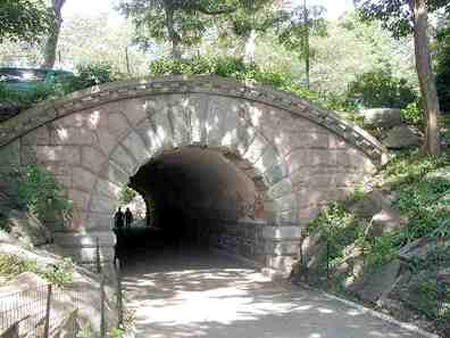

Inscope Arch en Central Park, Nueva York.

El arco es florentino, ( tuscan, florentine) , ojival por el extradós, redondo por el intradós.

( Img: www.forgotten-ny.com/STREET%20SCENES/arches/arches.html)

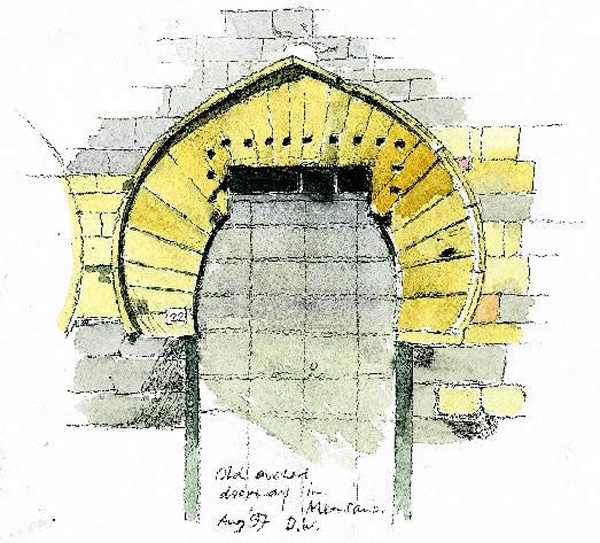

Arco florentino en toscana

( Img: www.invitationtotuscany.com/area.php?Area=1)

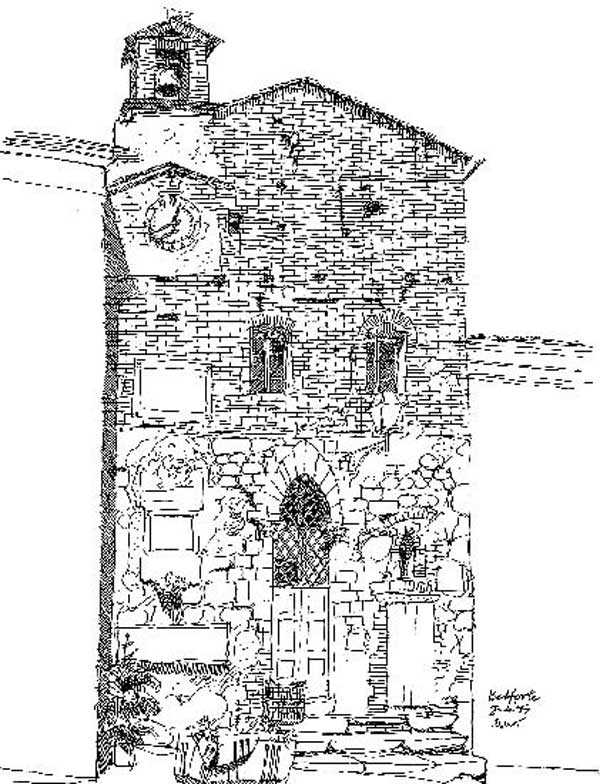

Arco florentino en toscana. Belfonte.

( Img: www.invitationtotuscany.com/area.php?Area=1)

Un posible origen del arco florentino es en la transposición bidimensional de una composición tridimensional: la archivolta coronada por un arco ogival. Pero esto es solo un antecedente estético.

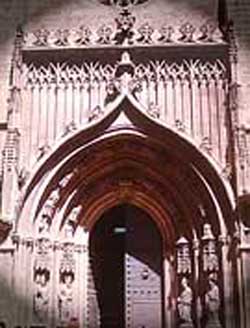

Catedral de Murcia.

( Img: //personal.telefonica.terra.es/web/fjvb/catedralmurcia.htm)

Como no, tambien la forma del arco florentino se encuentra en la naturaleza. Viendo la imágen, podemos ver que de forma natural este arco tenía que nacer en el mediterráneo...

( Img://evelynrodriguez.typepad.com/photos/uncategorized/figs.jpg)

La utilización masiva del arco apuntado en el gotico da paso a la invención de un híbrido en el renacimiento: por el intradós es un arco de medio punto y por el extradós es apuntado, por lo que proporciona un excelente comportamiento ya que aumenta la longitud de las llagas de la clave y por tanto mejorando su resistencia al rozamiento.

En realidad se trata de arcos apuntados mutilados: el constante ascenso de los pavimentos de las calles hace que al final, el intradós del arco quede demasiado bajo: recortar el intradós proporciona dos ventajas:

1) por un lado soluciona el tema de levantar la altura del intradós del arco

2) el portal queda "a la moda" del renacimiento, período que recupera las formas romanas y, princalmente, el uso del arco de medio punto.

Con el tiempo, los portales en arco de medio punto, acabarán tambien mutilados...

Ver diseño constructivo

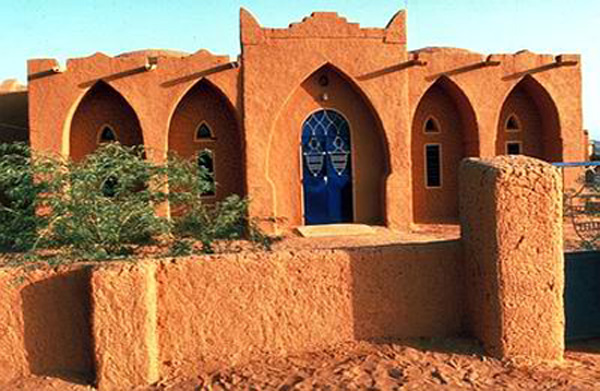

El diseño de un arco florentino "deconstruído" resulta en un atractivo diseño contemporáneo.

( Img: www.katarxis3.com/Alexander_ Many_Cultures.htm)
