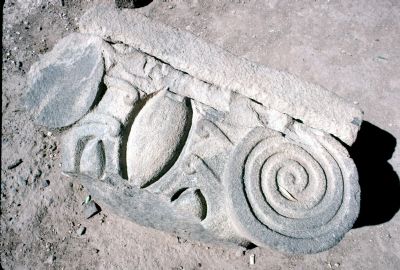

Un capitel de estilo jónico. La voluta de la parte derecha está completa y la de la izquierda ha desaparecido. En el centro del capitel, el óvulo.

Img: holylandphotos.org/

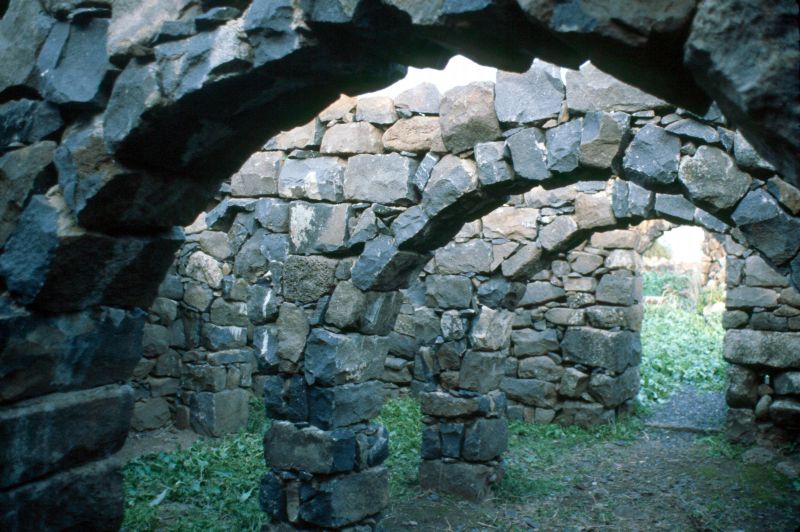

Estos arcos de diafragma están muy próximos unas de otras a fín de poder colocar las losas de basalto que cforman el techo. Simple y efectivo.

Img: holylandphotos.org/

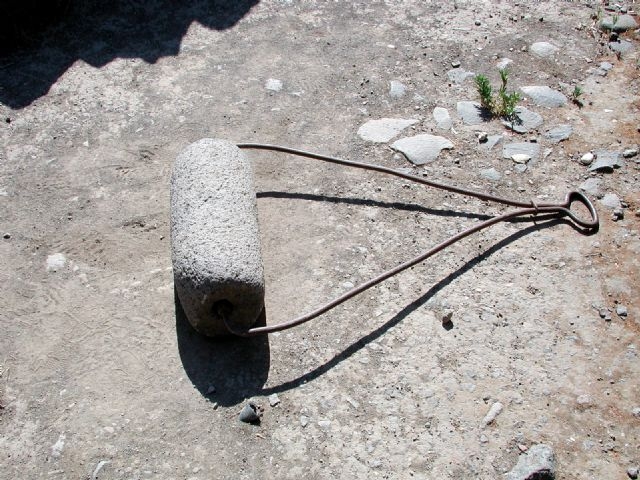

Vista de un antíguo cilindro apisonador al que se le ha colocado un arrastre contemporáneo de hierro.

Una vez colocadas las losas de piedra, se cubría todo con ramas largas y pequeñas, arbustos, barro y todo ello sellado con cal. El cilindro se utilizaba para apisonar esta cubierta.

La combinación de materia vegetal y barro era una solución que proporcionaba una gruesa capa de acolchamiento térmico, que el sol no podía atravesar. De esta manera el interior de las habitaciones se mantenia fresco.

Vista de un techo reconstruído con madera, barro y cal. Debido a composición estos techos permiten crecer la hierba al final del invierno y primavera. Como las raíces no son profundas, cuando llega el tiempo cálido, la hierba rápidamente se seca.

En la biblia los "malos" son comparados con esta hierba:

"Los habitantes de éstas, embargadas sus manos, temblaron, y quedaron despavoridos; secaronse como heno de prado, y grama de dehesa, y como la hierba de los tejados, que se seca antes de madurar"
(Isaias 37:27).

Ver página de la Biblia

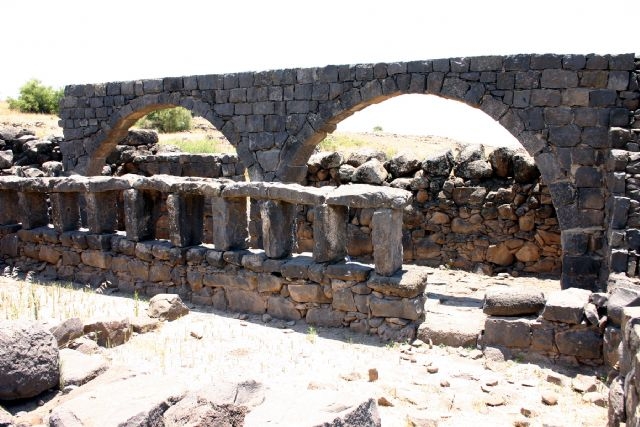

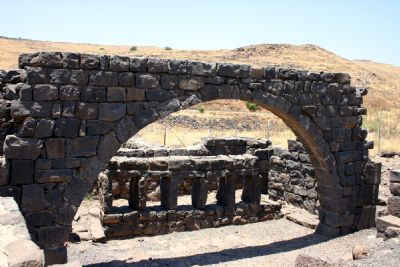

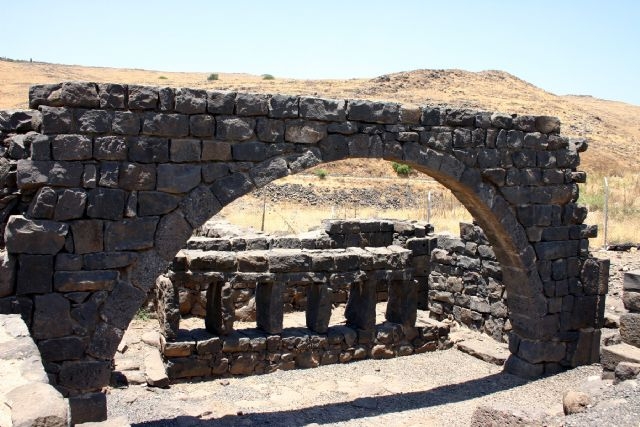

Vista mirando hacia el oeste del arco de una gran estructura hecha con basalto.

Dentro se encuentran estas 5 ventanas. De hecho es la pared interior de un edificio y estas eran las aperturas que permitian el paso del aire fresco por el interior. Se han encontrado "ventanas" similares en Katzrin, en el desierto del Golan.

Por tanto, una prueba evidente de la existencia de una arquitectura bioclimática común a todas las culturas del extremo oriente desde la más remota antiguedad.

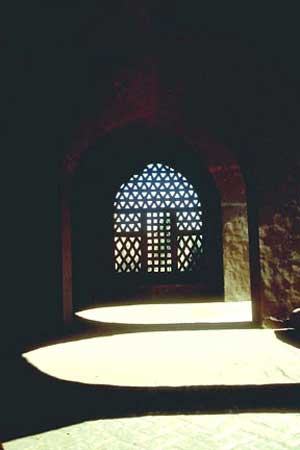

El efecto de frenado del sol que consiguen los porches se puede imaginar viendo este diseño del egipcio Hassan Fathy, que, como vemos, utiliza idéntico diseño para obtener el mísmo resultado: en verano el sol de mediodía ni siquiera consigue llegar a tocar la base de la pared, con lo que le evita la acumulación de calor en el adobe.

En cambio, el bajo sol del invierno si permite calentarla, con lo que el diseño se muestra igualmente efectivo durante todo el año.

(www.arch.mcgill.ca/ )

Katzrin se encuentra en los Altos de Golan, en Israel, frente a Siria.

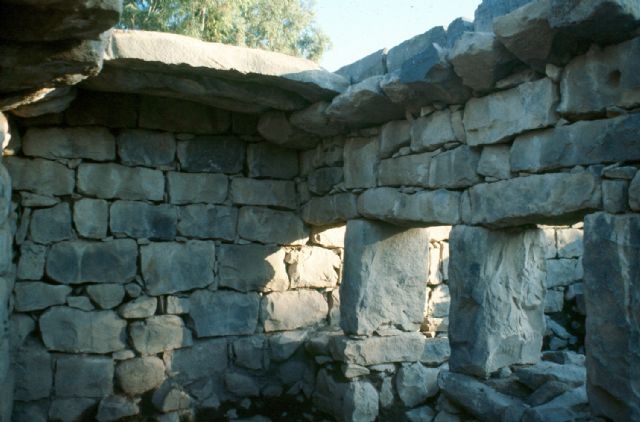

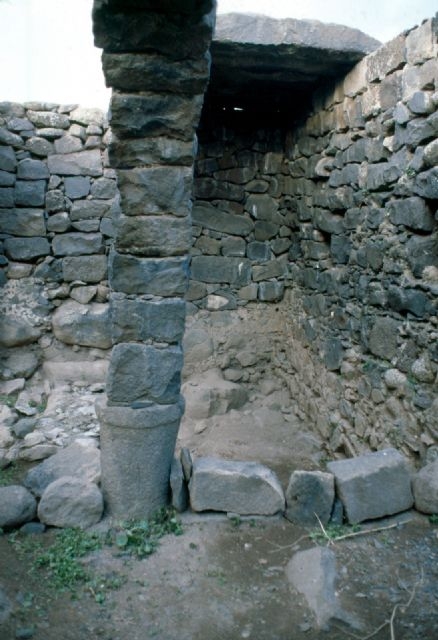

Vista desde la pared interior de una de las casas excavadas. Las paredes, y el techo están hechas de basalto negro, de origen volcánico.

A la derecha tenemos las "ventanas interiores" que permiten la entrada de luz y la circulación de aire. En la parte superior, mensulas de basalto soportan las losas que cubren el techo.

Ver arcos de diafragma II
