Estufa de alta eficiencia térmica:
Las estufas de mampostería, estufas rusas o nórdicas son el depurado resultado de siglos de aprendizaje en calefacción. Al contrario que las que conocemos, estas calientan básicamente por radiación, y funcionan por inercia térmica, acumulando el calor del mismo modo que una batería acumula electricidad.
Img: estufa rusa recién construída en uno de nuestros talleres.
|
|
Estufa-Horno de biomasa de bajo consumo:
Una gran superficie radiante ( estufa+salida
humos) proporciona calor. Se alimenta con pequeños trozos de madera o astilla forestal, que queman lenta y eficientemente gracias a una toma de aire restringida.
En el interior se encuentra un segundo
bidón sellado y unido a la estufa. Los humos calientes ascienden entre ambos espacios. El resultado es un sistema de calefacción compacto y eficiente, que ademas permite cocinar,
recalentar o desecar alimentos.
Img: Gonzálo soldando una estufa-horno
experimental , fabricada con materiales procedentes
de reciclaje.
|
|

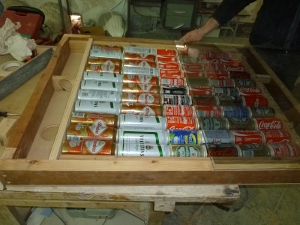

Colector de aire solar: Se instala en una pared orientada al sur y se conecta con el interior de la casa mediante dos agujeros uperior e inferior. Las latas de aluminio
se calientan tras el cristal ; el aire frio
entra por la toma inferior, se calienta mientras asciende y entra a la casa a más
de 40 grados por la toma superior. |
|
Colector de agua solar: el agua es calentada
en el radiador que a su vez está respaldado
por láminas de aluminio recortadas de latas
de cerveza para aumentar la eficiencia.
Debido al efecto termosifón ( el agua
caliente se dilata y pesa menos) el agua caliente
asciende por si sola al termo reciclado, desplazando
al agua fría que desciende a la toma inferior.
Diseño y construcción: Toni Socias. |
|
Bomba de brazo: la tipica bomba de las películas de vaqueros, una bomba diseñada para mover agua de un deposito situado a poca profundidad, es decir, ideal para extraer el agua de lluvia recogida en un depósito subterráneo. Cada vez que baja el brazo sale más de 1 litro de agua por el grifo. El cuerpo de la bomba es un extintor reciclado, la base proviene de la parte superior de una
botella de submarinismo y el émbolo se ha hecho con un vástago de cortabordes.
|
|
Sistema de tamizado vibratorio hecho con un
carrito de supermercado y una sierra de calar.
Las piedras bajan por si solas a la espuerta mientras
que la tierra cae por el fondo.
Diseño y construcción: Miquel Ramis.
|
|
Horno tradicional construido con tejas rotas,
tierra, y aislado con ceniza y cáscara
de arróz ( excedente agrícola local).
Probado en varias ocasiones con éxito
total ( pan, pizzas y porcellas ( cochinillos
asados)
De izquierda a derecha en el sentido de las agujas
del reloj: Miquel Angel, Pere Joan, Ramón,
Rafael, Gonzálo, Miquel Angel. |
|
Fragua construída con un cubo de rueda de camión,
un tubo galvanizado, unos hierros y un ventilador
manual a manivela. El yunque es un pedazo de raíl
de tren. La forja alcanza 1600ºC, suficientes
para quemar el acero como si fuera madera.
Ver página relacionada |
|

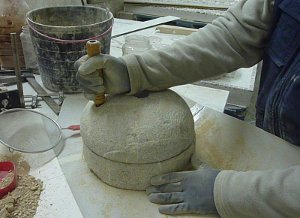

| Molino harinero de mano,construído con piedra,
utilizado por el ejercito romano y que aún se puede encontrar en uso en el norte de Africa. Permite moler rápidamente
harina o, como en este caso, tejas rotas para obtener
puzolana artificial. |
|

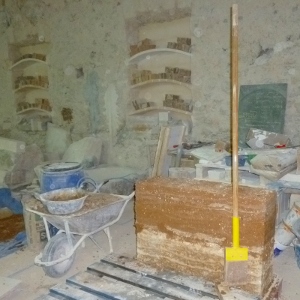

Pisón para tapial realizado con madera
y hierro reciclados. El tapial es una técnica constructiva que utiliza tierra comprimida para levantar casas con gran inercia térmica. |
|

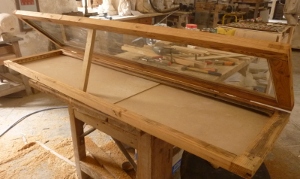

Secador solar fabricado con ventanas recicladas.
A ambos extremos dispone de entradas y salidas que permiten que
el aire caliente circule, deshidratando los
alimentos que se coloquen dentro. |
|
Trasplantadores para planteles fabricados con
material reciclado. El mango de madera se adapta ergonómicamente a la forma de la mano. |
|
| Azada de rueda : permite trazar surcos en la tierra
desde una posición ergonómica, sin agacharse. Construída
con un tubo y un patinete. |
|
Horno de concentración construído
con dos cajas de cartón y cáscara
de arróz. Permite cocinar a baja temperatura
o, como en este caso, elaborar yogourth. |
|
