(Texto Simón Villegas. www.villegaseditores.com/loslibros/95881560500/9.html.
Notas: Miquel Ramis)
El profesor Klaus Steffens, director del Instituto
Experimental en la Universidad de Bremen desde 1980,
ha realizado evaluaciones experimentales de carga de
peso y seguridad en la reconstrucción del edificio
Reichstag en Berlín entre otros, diseñó
y realizó las siguientes pruebas de carga para
determinar la capacidad portante de dicho pabellón:
1. Determinar la capacidad portante de los aleros (7,30
metros de voladizo), colgando del extremo del alero
una carga superior a los 650 kilogramos, observándose
una deformación de 7 milímetros, los cuales
recuperó la estructura al ser liberada la carga.
2. Para probar la capacidad del entrepiso,
se cargó esta estructura con canecas de
55 galones, distribuidas homogéneamente
sobre la superficie y poniéndoles agua
hasta lograr una carga de 400 kilogramos por metro
cuadrado.
Al medir la deformación del entrepiso
al ser colocada la carga, esta fue de 5 milímetros
los cuales recuperó al desaparecer la carga.
Es importante anotar que para esta prueba, la
deformación estimada podría llegar
a los 25 mm, por lo tanto que comparados con las
pruebas fueron de una quinta parte de lo calculado.

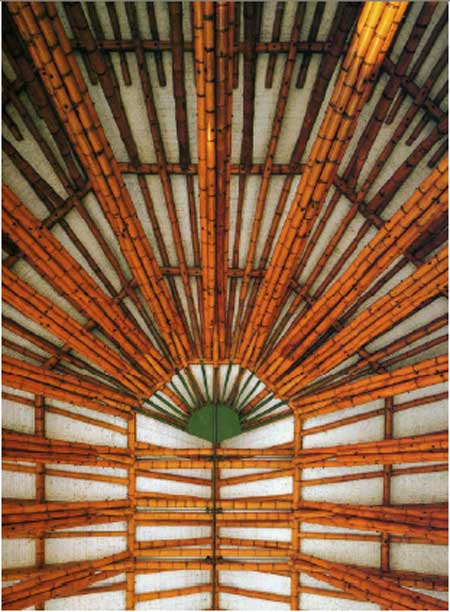

( Img: Pabellón ZERI construido en Manizales,
Colombia.) |
|
3. La tercera prueba para simular las cargas
de viento, consistió en jalar horizontalmente
la estructura, colocando un cable en la parte
media y otro en la parte superior en una de las
columnas del pabellón y, además
colocarle una carga horizontal de cinco toneladas
en cada uno de estos cables y obteniendo como
resultado un desplazamiento horizontal de 1 centímetro.

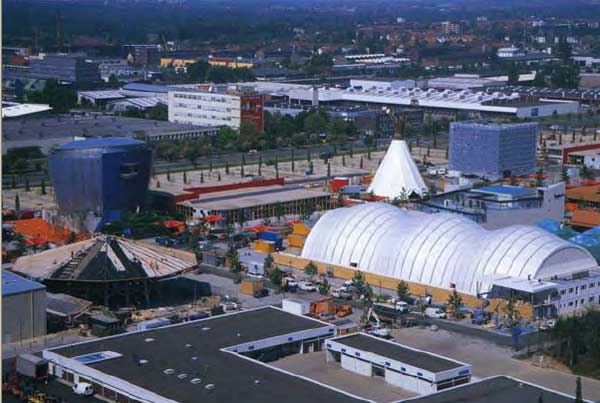

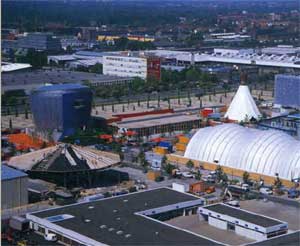

Imágen del pabellón ZERI durante
su construcción en Hannover. A la derecha
el pabellón de Japón
de Shibaru Ban |
|
Luego de realizadas estas pruebas en Manizales, el
profesor Steffens emitió un informe que sirvió
como sustento ante las autoridades alemanas para la
obtención de la licencia de construcción
para el pabellón en Expo-Hannover 2000. Este
estudio fue complementado con el cálculo estructural
realizado por el profesor Joseph Lindemann, estudio
que requirió los resultados de las pruebas de
tracción-compresión y flexión realizadas
por él en Alemania. Así, la guadua pasó
todas las pruebas y quedó homologada como material
de construcción en uno de los países más
estrictos en cuanto a normas de construcción.

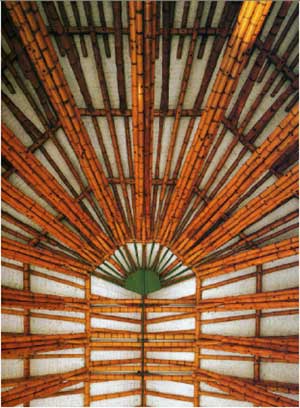

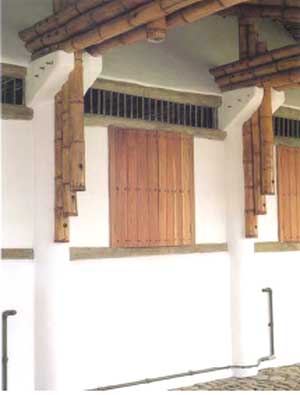

La imágen ilustra las posibilidades
expresivas del bambú como material constructivo:
una arquitectura regional, indígena, potente
tanto desde el punto de vista estructural como
por ser genuína.
Casa Las Mercedes. 1987.
( Img: Tesis doctoral "Actualidad
y Futuro de la Arquitectura en Bambú de
Colombia." Eduardo Salas Delgado.) |
|
| Como material de construcción, el bambú
resiste sin problema la comparación con madera.
Las fibras del bambú tienen hasta un centímetro
de largo, en tanto que las de la madera sólo
unos dos milímetros, aproximadamente.
El bambú tiene sólo una fracción
de lignina, el principal componente es el ácido
silícico que le comunica su durabilidad
y fortaleza.
Comparado con un árbol, los bambúes
en general, y la Guadua angustifolia en particular,
son de rápido crecimiento y de mayor productividad.
Generalmente entre los 5 y 6 años la guadua
está lista para ser utilizada y, si se
maneja adecuadamente, una vez establecida, puede
ser productiva ilimitadamente.
Por lo general, el ciclo de crecimiento de un
bambú constituye una tercera parte del
ciclo de un árbol de rápido crecimiento,
y su productividad por hectárea es dos
veces la del árbol. Además, los
bambúes emergen del suelo con su diámetro
establecido, sin presentar incrementos en el diámetro
con el tiempo como sucede con los árboles.
El diámetro máximo reportado para
Guadua angustifolia es de 25 cm y el promedio
de 9 a 13 centímetros.
Módulo de resistencia a la tracción:
.................430 Kg/cm2
Módulo de resistencia a la compresión:...........
560-650 Kg/cm2 (*)
Módulo de resistencia a la flexión:
...................740 kg/cm2.
*: Perpendicular a la fibra /
paralela a la fibra
( Img: www.villegaseditores.com/loslibros/95881560500/58.html#) |
 |

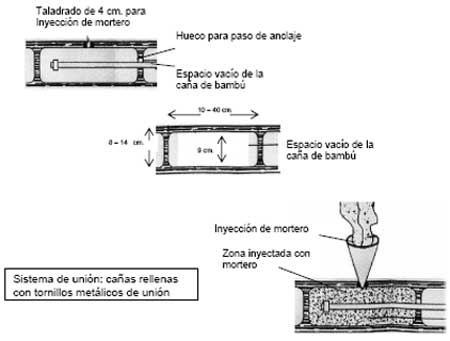

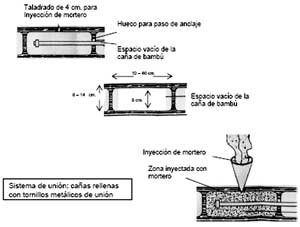

Uniónes de cemento inventadas por Simón
Velez :
Se taladra con una broca de 4 cm y se inyecta
el mortero espeso de cemento portland/arena 1:2
con un embudo, vibrándolo con golpes.
La varilla metálica roscada queda firmemente
sujeta dentro de la cámara del bambú.
( Img: Tesis doctoral "Actualidad
y Futuro de la Arquitectura en Bambú de
Colombia." Eduardo Salas Delgado.) |
 |

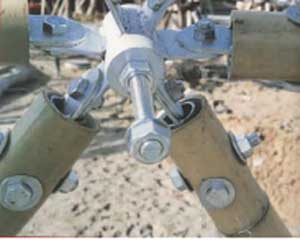

Uniónes de acero inoxidable. Cada bambú
lleva insertado un tubo que queda fijado por los
dos tornillos pasantes. El espacio intermedio
se rellena con una pasta para evitar movimientos
y ruidos.
( Img: Tesis doctoral "Actualidad
y Futuro de la Arquitectura en Bambú de
Colombia." Eduardo Salas Delgado.) |
 |

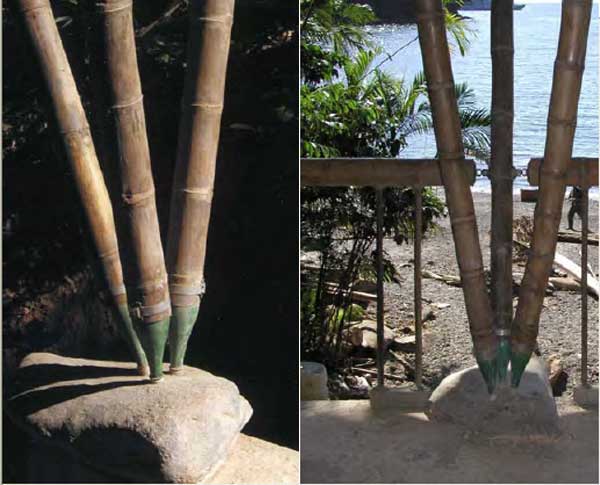

Uniones con hormigón: Al hormigón
se le dejan varillas de 1/4 de pulgada, de unos
40 cm de largo que sobresalgan (les llaman "pelos")
que sirven de conectores con los bambues.
( Img: Tesis doctoral "Actualidad
y Futuro de la Arquitectura en Bambú de
Colombia." Eduardo Salas Delgado.) |
 |

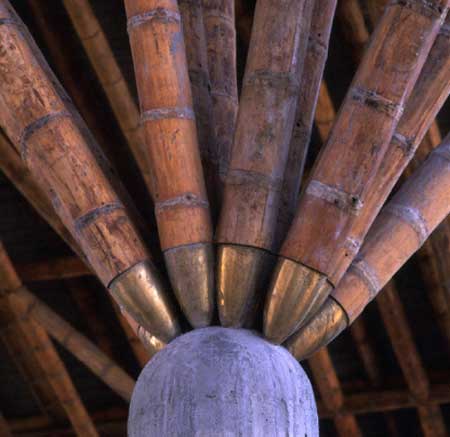

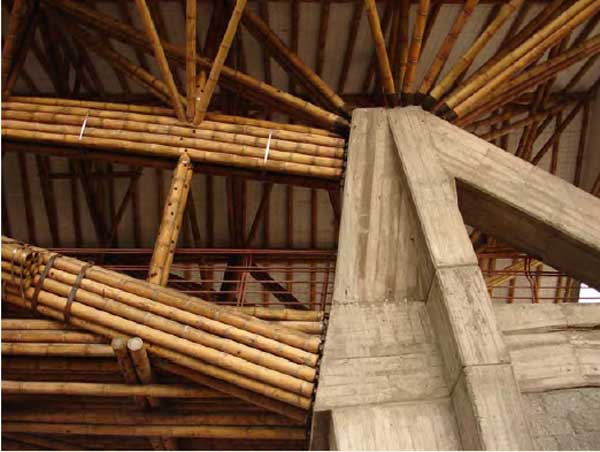

Elegante solución para reúnir
varios tornapuntas en un único pilar de
hormigón.
( Img: Tesis doctoral "Actualidad
y Futuro de la Arquitectura en Bambú de
Colombia." Eduardo Salas Delgado.) |
 |

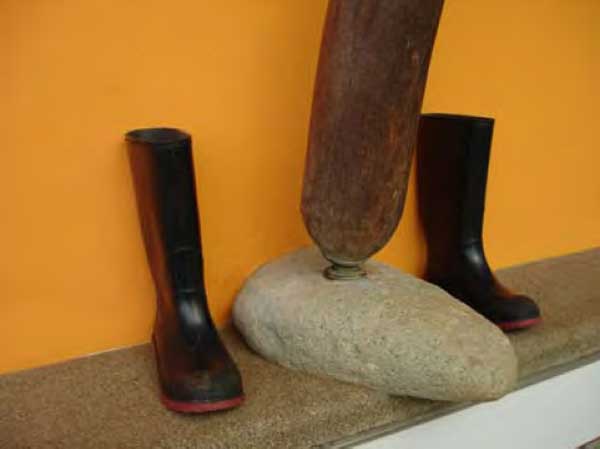

La utilización de un canto rodado a
modo de ménsula o capitel se encuentra
ya a medio camino entre ingeniería y escultura.
( Img: Tesis doctoral "Actualidad
y Futuro de la Arquitectura en Bambú de
Colombia." Eduardo Salas Delgado.) |
 |

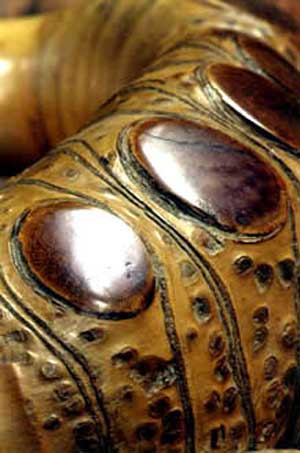

La inteligente combinación de materiales
bambú, bronce y piedra, genera una construcción
mimetizada con el entorno que a la vez es nueva
e innovadora.
( Img: Tesis doctoral "Actualidad
y Futuro de la Arquitectura en Bambú de
Colombia." Eduardo Salas Delgado. http://www.tesisenxarxa.net/index.html) |
 |

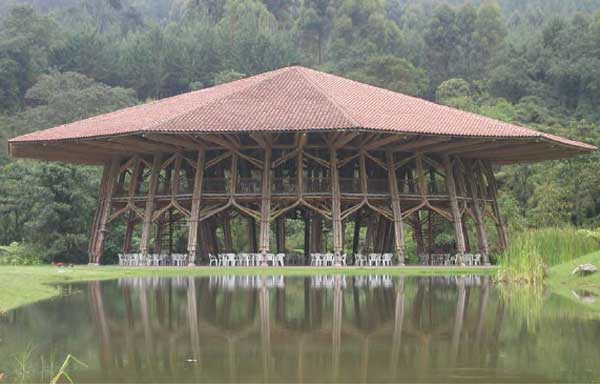

La propuesta de Simón Velez y otros
arquitectos latinoamericanos están reorientando
la mirada hacia las arquitecturas nativas, no
solo utilizando recursos locales y que tienen
costes aceptables para amplias capas de la población,
sino que también reivindican los modos
y costumbres regionales, situandolos en un plano
de igualdad con los referentes culturales de siempre,
Europa y Norteamérica.
( Img: Tesis doctoral "Actualidad
y Futuro de la Arquitectura en Bambú de
Colombia." Eduardo Salas Delgado. http://www.tesisenxarxa.net/index.html) |
 |
Ver Simón velez I
Ver pruebas físicas de
resistencia de la Guadua
Notas:
Lo que no dice el informe es que los planos del pabellón
de Colombia de Simón Velez fueron rechazados
sin más. Simón, sin amilanarse, pagó
el viaje de los ingenieros alemanes hasta Colombia de
su propio bolsillo para demostrarles que su tipo de
construcción era tan sólida como la convencional.
Si hubiera carecido de recursos económicos, el
pabellón nunca se habría construído
y no se hubiera obtenido la homologación de este
nuevo tipo de construcción. Solo una combinación
de osadía y de disponibilidad económica
permitió, "in extremis" que el mundo
conociera esta extraordinaria muestra de construcción.
Ver Bóvedas mejicanas:
curvas de suspiro y barro
|
