( Datos procedentes del libro Ibiza, le palais paysan.
F.Joaquim y P. Rhotier . Comentarios por Miquel Ramis)
En Ibiza y Formentera , la construcción es totalmente
diferente a la de Mallorca y Menorca. La herencia constructiva
íbera (1) sigue viva, con sus casas sin tejados
de estructura modular (2) totalmente encaladas y casi
hundidas en el paisaje.

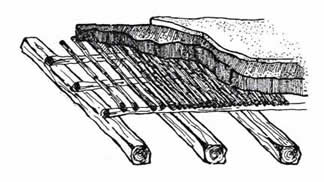

Una vez levantados los muros de carga, de tierra y
piedra, de habitaciones pequeñas, pues están
condicionadas a la forma de cubrición: vigas
de troncos de sabina, (3) o más raramente enebro,
empotrados en los muros y con sus cabezas protegidas
de la humedad por una capa de arena. sobre los que se
colocaba una capa de tablones ("teguells")
de maderas diversas ( sabina, olivo, almendra o algarrobo)con
la excepción de la campana de de la cocina ("bomba"),
totalmente cubierta con madera de pino.
En este caso, el holín protege a esta madera
propensa al ataque de los insectos xílófagos.
Este detalle también nos revela que incluso en
una isla tan abundante en sabina como Ibiza, esta madera
tenía un valor de exportación que hacía
que su uso en casa se restringiera a lo estrictamente
necesario. Otros materiales alternativos a las tablas
son las cañizadas ( "canyisses") ,
las piezas de marés (llivanyes) o incluso ramas
directamente, en las habitaciones destinadas a cocinas
o porches.
Las vigas van empotradas en los muros, con sus cabezas
protegidas de la humedad por una capa de arena que las
rodea. Otras veces están colocadas sobre una
viga adosada al muro sostenida por ménsulas de
marés, en la tradición gótica de
preservar la madera de la humedad
de los muros.
A continuación capas aislantes compuestas
por:
- una gruesa capa de algas ( imputrescibles,
mantienen secas a las tablas y constituyen una
barrera termica, con muchas capas de aire),
- otra fina de "cenrada"(restos
del horno de cal :cal y ceniza, con cualidades
alislantes(5)
- otra capa gruesa de arcilla para impermeabilizar
el conjunto, estabilizada con un blanqueado final
de cal. El grosor total es de unos 40-50 de espesor.
Las capas impiden la penetración del calor
y constituyen la solución más eficaz
y adaptativa de las cuatro islas.
Al terminar el verano, se cubrían con
arcilla nueva las grietas aparecidas durante la
temporada seca, a fín de evitar que las
lluvias del invierno penetraran en el interior
de este techo en capas.
Modernamente, la capa final ha sido cubierta
por un embaldosado cerámico, que convierte
el techo en terraza pero restándole efectividad
térmica.
Externamente se le suele adosar un horno abovedado,
que se funde con la construcción cubos
con aristas redondeadas característica
del estilo ibicenco.
En la imágen típico solado tradicional
de la arquitectura de las islas griegas
( Img:www.tecnologos.it/Articoli/articoli/numero_005/04tradizione.asp) |
|

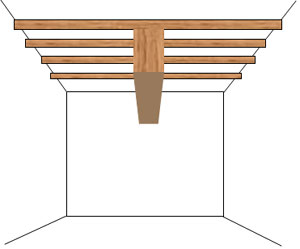

Envigado: El envigado tradicional para un cuarto
(3,50 x 3,50 m) consiste en una serie de viguetas
de sabina empotradas 20 cm por en la pared, y
sostenidas por su centro por una jácena
de 14 x 18. En las casas más pobres, simplemente
se colocaban troncos enteros de dimensiones aproximadas.
Lo verdaderamente interesante es que el forjado
habitual de vigas paralelas consume 0,49 m3 mientras
que el envigado ibicenco solo consume 0,31 m3
, es decir, un 49% más de madera para cubrir
la misma superfície (4) y soportando más
peso.
Ver baloon frame |
|

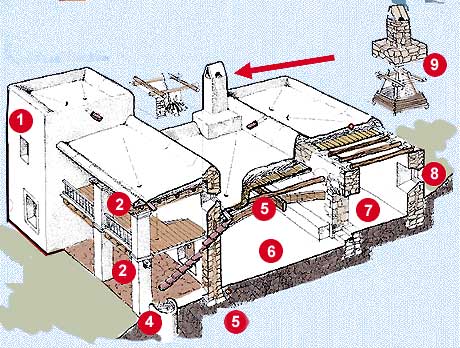

1) La torre proporciona un punto de vigía
elevado al tiempo que proyecta sombra sobre el
resto de la casa pasado el mediodía gracias
a su orientación oeste.
2) Es porxet: orientado al sur, proporciona dos
àreas sombreadas superpuestas de sombra
en verano y permite el paso del sol bajo del invierno.
La del piso superior se utiliza tradicionalmente
para el secado de fruta y tomates, a salvo de
los animales domésticos.
3) Paredes maestras de piedra cuyo interior se
rellena con piedras pequeñas y barro.
4) La cisterna: recoge el agua procedente de
los tejados.
5) El techo plano, con pendientes para recoger
toda el agua de lluvia.
Incluye capas de ceniza que absorben la humedad
y aislan soportados sobre un entablado o encañado.
Todo ello sostenido por los troncos de sabina
y cubierto por una mezcla de cal y arcilla.
6) Es portxo : zona central que a veces incluye
la cocina.
7) Cambres: Las habitaciones, situadas en la
parte más fresca de la casa.
8) Finestres Las pequeñas ventanas abocinadas
permiten el paso de la luz al tiempo que son estructura
defensiva contra los piratas.
9) Llar de foc : La chimenea , situada en el
porche. Proporciona calefacción en invierno
y permite cocinar. El fumeral presenta las aberturas
mayores orientadas en dirección norte-sur.
( http://www.ibiza-hotels.com/casa/index.php)
|
 |

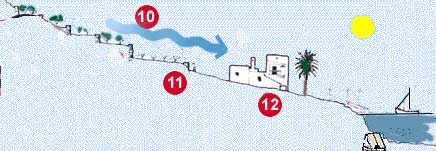

10) Ubicación Colocada idealmente a mitad
de una ladera con una colina que protege del viento
del norte. Por tanto, la fachada ofrece una orientación
solar al sur ( hacia el sol)
11) Pendiente : orientada al sur, protege no
solamente la casa sino tambien el huerto.
12) Terrazas : Terrazas de piedra para retener
la tierra y permitir el cultivo.
Basado en el libro "El Palau Pagés"
(1991. Taller d'Estudis de l´Habitat Pituís"
de Philipp Rotthier...Dibujos de Gustavo Conte-Pomi
( http://www.ibiza-hotels.com/casa/index.php) |
 |
La Cisterna....
Excavada en el suelo en forma de botella y blanqueada
con cal para desinfectar el agua recogida. Se
cubre con una pequeña construcción
sobre la que pende el cubo y la polea. El agua
entra en un deposito intermedio de decantación
que filtra el polen y polvo antes de entrar en
la cisterna.
Ver Paret seca: camins
|
|

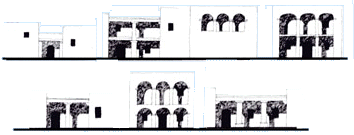

| Tipología de fachadas ibicencas. La segunda
por la izquierda, parte superior corresponde al
porxo analizado. |
|
"No existe eso que llamamos hombre primitivo;
hay únicamente medios primitivos. La idea es
constante y poderosa desde el principio mismo."
Le Corbusier.
Notas:
1) Comparar método constructivo con página
de construcción íbera.
2) La ausencia de tabiques hace que cada habitación
sea de hecho una pequeña vivienda, ya que todas
las paredes son de carga, debido a los requerimientos
de peso soportado.
3) (Juniperus Phoenicea) el árbol tradicional
de ibiza, exportado a Italia ya en tiempo de los romanos)
.
4) Forjado ibizenco :Jacena: 0,14 x 0,18 x 3,90m+ 0,07
x 0,08 x 1,90 m x 20 viguetas = 0,21 m3. En total 0,31
m3.
Forjado habitual: 0,07 x 0,18 x 3,90 m = 0,49 m3.
5) Recordemos que para transportar una brasa encendida
en la palma de la mano únicamente hace falta
recoger un puñado de ceniza enfriada y presionar
con la otra mano hasta hacer una capa compacta. Si se
coloca la brasa, podemos transportarla a otro lugar
sin quemarnos. Por otro lado en absorbe la humedad de
la arcilla y la libera por evaporación hacia
las algas.
6 )La cal tiene propiedades bactericidas e insecticidas.
Su puro color blanco refleja la
luz impidiendo que sobrecaliente la casa.
