En esta ilustración vemos como los canteros
trabajan los bloques con cinceles y mazas prácticamente
iguales que las actuales.
El cantero de la derecha está midiendo
el bloque en diagonal mientras los de la izquierda
están comprobando el plano, marcando con
un pincel y pintura los salientes que el cantero
de en medio está repasando.
Es interesante ver que no están utilizando
escuadras, sino varas de madera rígidas,
comprobando los bordes (catetos)y la diagonal
(hipotenusa) es suficiente para escuadrar los
sillares pues es una "escuadra deconstruída"
por utilizar un término culinario de moda.
Otra observación interesante relacionada
con la ergonomía es que siempre que vemos
representaciones antiguas de obreros trabajando
estos presentan la espalda perfectamente recta.
La postura de trabajo en cuclillas ( "a la
gatzoneta") es habitual en todas las culturas
antiguas y favorece esta correcta postura de la
espina dorsal.
Imágen: www.egiptomania.com
|
 |
Los cinceles utilizados al principio eran de
cobre templado , pasando a ser de bronce a finales
del imperio antiguo y finalmente de hierro.
Hay que recordar que las pirámides corresponden
a una época en la que Egipto todavía no conocía
el hierro.
El tamaño de los cinceles aumenta con
el tiempo, siendo de hasta 50 cm y de hierro ya
en época tardía, que dejaban marcas
alargadas y paralelas. Las marcas cortas de los
cinceles de cobre del Imperio Antiguo, permiten
datar fácilmente la época de explotación
aproximada de una cantera
Imágen: www.egiptomania.com |
|
Las mazas de cantero tampoco varían
sustancialmente en 3.000 años.
Imágen: www.egiptomania.com |
|
Como tampoco la escoda,
que sigue utilizándose en la actualidad
para extraér los bloques del lecho de cantera.
Obsérvese la profundidad del canal en
relación a su estrechez.
Img: www.pbs.org/wgbh/nova/pyramid/explore/builders.html:
manquarry |
|
| En este dibujo moderno tomado a partir de un fresco
en mal estado del templo mortuorio del faraon Hatshepsut
en Luxor, vemos el método de transporte de
los obeliscos Nilo abajo, sobre enormes gabarras. |
|
En terreno arenoso llano las piedras eran depositadas
sobre trineos de madera que eran arrastrados por
largas cuerdas tiradas por los obreros. Sobre
pavimento plano, probablemente se colocaba barro
bajo los patines del trineo para facilitar el
desplazamiento del trineo.
Imágen: www.egiptomania.com |
|

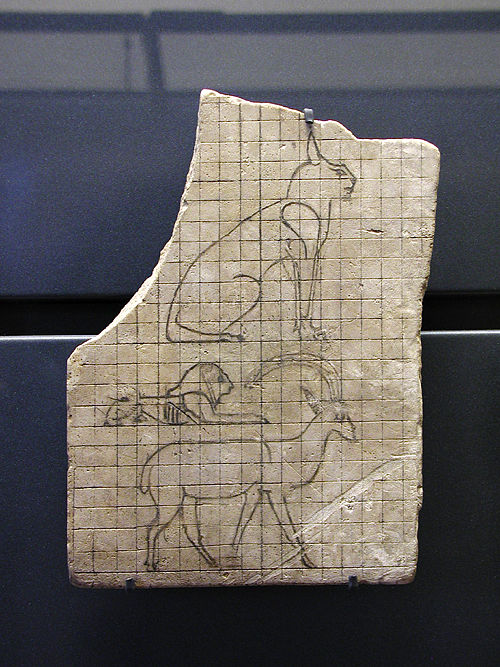

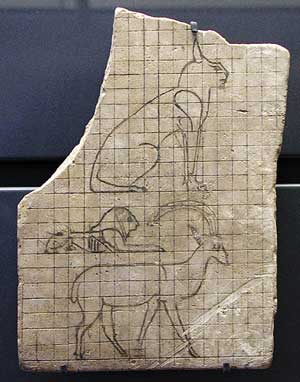

Tablilla de tiesto utilizada por un artista
para escalar un dibujo o escultura. Sobre el bloque
de piedra o pared vuelve a marcar un cuadriculado
más grande y vá dibujando con las
referencias que le proporciona el cuadriculado.
Ver cuadriculado de Durero
Imágen : www.egyptarchive.co.uk/ |
|
Los egipcios cortaban las piedras más
duras con sierras de cobre sin dientes y un puñado
de arena mojada: la hoja frotaba la dura arena
de sílice y iba desgastando la piedra.
Esto les permitía cortar grandes bloques
de piedra que dan a los colosos esta apariencia
plana tan característica.
Imágen: Carlos Alberto
Molinos."Como construía el antíguo
Egipto y la Mesopotamia". |
|
Canteros egipcios tallando una estatua sedente
con martillos de piedra. Los egipcios no conocieron
el hierro hasta muy tarde y el metal más
duro que poseían era el bronce templado,
con el que fabricaban cinceles y sierras.
Estos canteros son escultores de taller y trabajan
sentados en taburetes. Las mazas son de piedra
(dolerita) una piedra muy dura utilizada para
desbastar. En las canteras se han encontrado centenares
de mazas de dolerita desgastadas.
Imágen : www.egyptarchive.co.uk/ |
|

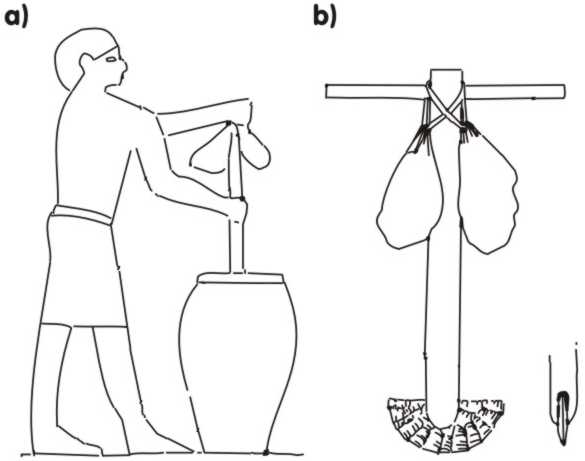

| Taladro para vaciar una tinaja de piedra .
En a) el cantero gira el instrumento dentro de
la tinaja.
b) cabeza de piedra o metal en forma de abanico
insertada en la punta.
En la parte superior dos sacos de arena ayudan
a dar impulso a los giros, uno a cada lado que
le imprime el artesano. Es el mísmo principio
de la prensa de acuñar del siglo XIX, que
tambien funciona gracias a la inercia del volante.
www.geocities.com/.../ ancient_egyptian_stone_maul.jpg |
|

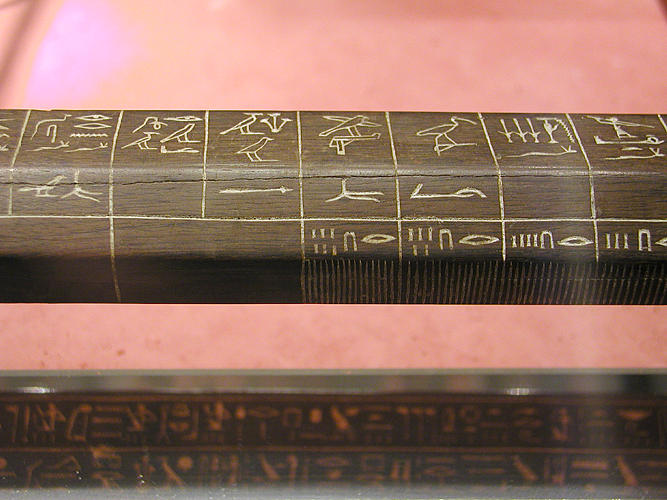

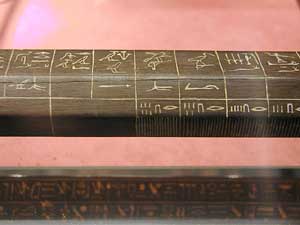

Dos medidas de codo egipcio ( aprox 52 cm)
una hecha de Schist y la otra de madera dura.
Halladas en la tumba de Aperia, 18 Dinastía en
Saqqara.
Imágen : www.egyptarchive.co.uk/ |
|
Los egipcios eran capaces de taladrar agujeros
en piedra mediante un tubo de cobre con algo de
arena dentro. El tubo es rotado metódicamente
y el borde frota la arena ( sílice) contra la
piedra, lijandola. Con paciencia, se pueden realizar
agujeros incluso en rocas duras como el granito
o la diorita.

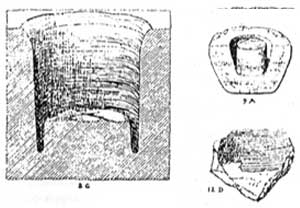

En el grabado de Flinders vemos a la derecha
el tapón de piedra serrado por la corona , que
luego era eliminado con un golpe lateral de cincel.
A la izquierda vemos ya el agujero sin el cilindro
interior.
Imágen del libro de W.M. Flinders Petrie, "Pyramids
and Temples of Gizeh".
Ver el enigma de los trepanos
roscados |
 |
